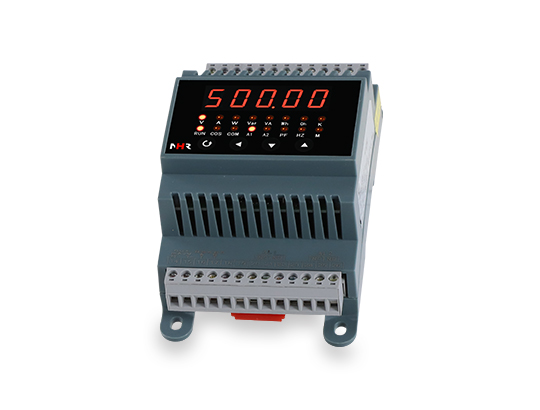

NHR-D13系列单相LED显示智能电量变送器
概述
NHR-D13系列单相LED显示智能电量变送器采用工业级元器件，采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。
产品特点
五位LED数码显示
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入
模拟量、RS-485、RS-232信号、累积电能脉冲输出
带两路报警功能
模块化设计，体积小，功耗低

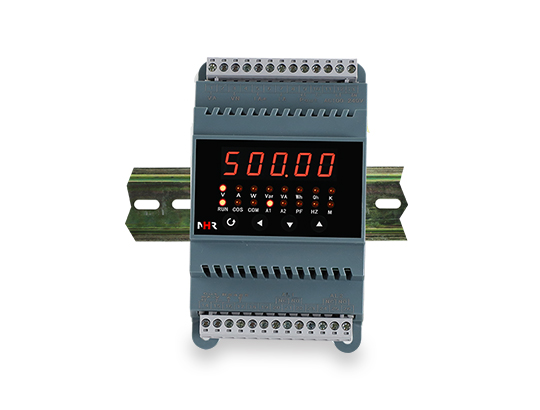

标准的35mmDIN导轨卡式安装
技术参数
输入
输入信号
交流电压:100V/250V/300V/400V/500V,500V以上由电压互感器转换为100V的电压输入
交流电流：1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A的电流输入
输出
输出信号
4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载
电流型≤500Ω，电压型≥250KΩ
报警输出
继电器，容量：AC220V/2A，DC24V/2A
通讯
MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米
信号传输率≤9.6kbps
电源
电源
DC24V(±10%)，AC100-265V 50/60Hz
功耗
≤5W
其它参数
绝缘电阻
≥100MΩ（500VDC时）(输入/输出/电源之间)
绝缘强度
1500Vrms (1 min，无火花) (输入/输出/电源之间)
工作温度
0～50℃（无凝露、无结冰）
相对湿度
25%～85%RH
保存温度
-10～60℃（无凝露、无结冰）
安装方式
35mmDIN导轨安装
安装尺寸
77*132*57mm(宽*高*深)
测量精度
0.3%FS±1字
响应时间
≤1S
电磁兼容性
符合GB/T18268工业设备应用要求（IEC 61326-1）
仪表选型
D13系列单相LED显示智能电量变送器 NHR-D13
7
8
9
10
11
12
-□
-□
-□
-□
-□
位
规格
注释
□
□
□
□
□
□
7
＜输入＞（从列表中选择代码）
代码
类型
I
交流电流(0-5A)
V
交流电压(0-600V)
HZ
工频周波
E3p
三相平衡功率(不可切换)
Z
综合电量集中显示（见备注1）
8
＜变送输出＞（从列表中选择代码）
代码
类型
X
无输出
0
4-20mA
1
1-5V
2
0-10mA
3
0-5V
4
0-20mA
9
<报警输出>(从列表中选择代码)
代码
类型
X
无输出
2
2限报警
10
<通讯输出>(从列表中选择代码)
代码
类型
X
无输出
D1
RS-485通讯(Modbus)
D2
RS-232通讯(Modbus)
11
<累积脉冲输出>(从列表中选择代码)
代码
类型
X
无输出
PO
累积脉冲输出
12
<电源>
代码
类型
A
AC100-265V 50/60Hz
备注：
交流电压
交流电流
有功功率表
无功功率
视在功率
有功电能
无功电能
视在电能
功率因数
工频周波
2、输出类型选择累积脉冲输出（按电压、电流倍率的1倍计算）时，请在订货时注明清楚测量类型和脉冲常数；
3、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
型号举例：NHR-D13-V-0-2-X-X-A(V/0-500V)
为AC100-265V。
1、综合电量可显示如下内容：
4、订货时请在选型后标注输入量程范围；特殊功能可订制。
单相LED显示智能电量变送器，输入信号为0-500V，输出信号为4-20mA，带两路报警输出，供电电源
