一、产品介绍

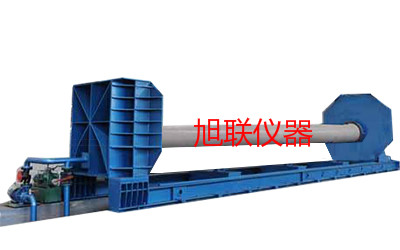

济南旭联仪器研发的钢管水压压力试验机主要用于检验钢管的耐压强度和严密性。在在规定试验压力下，试验稳压试件内，通过观察承压部件有无明显变形或破裂，来验证钢管是否具有设计压力下安全运行所必需的承压能力。

钢管水压压力试验机配置有液压自动夹紧工装用于被测件的自动密封。并根据各种尺寸的钢管配置相应的工装用于设备的检测与控制。

钢管水压压力试验机广泛应用于工厂、建筑工程质量检测站、产品质量检验所、科研院校等各种管材的生产检验、开发研究等领域。

适用范围
1、适用于对钢管、碳钢钢管、不锈钢管、油管及油套管等管件进行水压压力检测。
2、适合于工厂、科研、检验部门作检测工具

二、主要功能及特点

1、钢管水压压力试验机采用水作为试压介质，可以实现最大22MPa不同压力等级的水压试验。
        2、整个试验电脑全自动控制，也可以手动远程控制各个阀门，实现全方位试压的无人现场。
        3、钢管水压压力试验机依据试验产品的试验标准，可自由的编辑试验配方全自动试压。
        4、计算机自动生成压力、时间曲线，实时显示，并将各种数据存储，随时可打印出中英文检验报告。
        5、钢管水压压力试验机配备各种y型密封工装，O型密封，夹持方便，密封性好，装卸简单易操作。
        6、电气控制部分遵循电器行业标准，采用专用控制采集器，控制性能稳定可靠。

7、根据不同的试验口径与试验压力采用不同的液压夹紧工装用于各种钢管的压力测试与试验。

8、钢管水压压力试验机压力可以调节与控制，可根据需求定制压力、时间等参数。
        三、主要技术参数

最大试验压力：22MPa（可根据用户要求定制）

试验力相对误差：≤示值1%

试验机级别：1.0级

传感器精度：1%

试验介质：水

最大管径：200mm（6寸）

最大管长：6000mm

保压时间：0-120s

控制试验方式：微机控制或手动

压力显示方式：压力表

数据显示：数字显示和曲线显示

数据打印：数据曲线

介质温度/环境温度：常温

四、试验过程简述

首先检查钢管水压压力试验机两端堵头是否平行，其中心线是否重合；将试件的表面擦拭干净，并将试件两头擦拭干净，使管子轴线与堵头中心对正，将堵头锁紧；管内充水直至其内部空气排空，关闭排气阀，开始用加压泵加压，按标准数值进行加压测试，试验过程中仪器会自动记录分析试验数据。

五、主要配置

5.1钢管水压压力试验机                   1台

5.2负荷传感器                1只

5.3水压传感器                           1只

5.4伺服控制用油源                1套

5.5电液伺服阀                1只

5.6伺服控制系统                1套

5.7钢管水压压力试验机电气控制系统       1套

5.8光电编码器                1只

5.9计算机                1台

5.10工装               根据管件不同定制工装
