一、概述

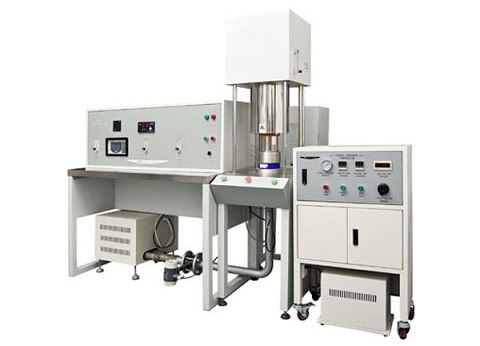

小型滤器效率测试台，是我厂在已有产品 SX-F5310滤料性能测试台，SX-H1015过滤器性能测试台的基础上，结合小型过滤器的自身特点研究开发的性能测试平台，整个系统根据国内外相关标准：EN1822，IEST-RP-CC021.1以及我国制冷行业协会标准过滤器和过滤材料修改草案CRAA/DS70等有关标准进行设计制造。目前该产品已经申报产品专利。

二、组成部分

1.进气过滤部

2.喷雾.发尘部分

3.均流输送部分

4.滤器安装部分

5.检测.控制及数据处理输出部分

6.风机动力部分

三、主要技术参数

1.滤器直径：φ134cm；可定制不同尺寸的夹具。

2.试验流量：25L/S。(流量可定制)

3.气溶胶截面分布均匀性：≤10%

4.试验颗粒粒径范围： 0.3-1.0um

5.试验颗粒粒径集中度：0.3-0.5um 70%以上

6.气溶胶物质：DEHS

7.上游稀释倍数：7-10倍

8.检测效率范围：99.99% ≥0.3um

9. 检测阻力范围：0-2500Pa

10.测试时间：整个测试过程30s – 60s

11.溯源：由供需两方指定

12.可更换不同尺寸模具，以适应不同形状的滤器

注：测试台建议放置在至少ISO7级的洁净环境中

四、系统功能

1.检测过滤效率（按粒径表示）

2.检测阻力

五、主要配置

1.气溶胶发生器

2.变频器

3.稀释器

4.流量计

5.尘埃粒子计数器 2台 （采样流量28.3L/min）

6.气动式滤料安装装置

7.专用数据处理软件

8.自净过滤器

9.电气操作系统

10.气流匀流输送管道（不锈钢）

六、适用行业

    该型产品适用于洁净室耗材生产企业、滤料生产企业、相关科研单位和计量所等企事业单位。
