DH8842E DH8842F DH-3 DH1200 技术参数
电流源
■ 交流幅值：0～40A/相0～120A/三相并联
■ 直流幅值：0～30A/相0 ～90A/三相并联
■ 功率：400VA/相 幅值数值：≤0.2% 响应时间＜160us ■ 分辨率：交流1mA 直流2mA
电压源
■ 交流幅值：0～125V/相 直流幅值：0～220V/相
■ 辅助电源VZ：3V0 0～125VAC或0～220VDC
■ 功率：≥130W 最大功率：50VA/相 精度：≤0.2%
■ 响应时间＜120us 分辨率：交流2.5mV，直流3.5 mV
频率
■ 范围0～1000Hz 分辨率：0.001Hz(工频) 0.1Hz(1kHz)
相位
■ 范围0～360度 分辨率：0.1度 精度：0.1度
■ 时间范围：0～9999.999S±1.0ms
■ 开关量输入：7对空接点/10～250VDC带电位接点
■ 开关量输出：3对空接点（容量：250VAC，2A）
■ 供电电压：120V～250VAC 50/60Hz

■ 机箱尺寸：450mm×150mm×370mm

■ 重量：11kg

主要特点
■ 主机采用DSP芯片控制，16位DAC输出，对基波可产生每周2000点的高密度正弦波，改善了波形质量，提高了精度。

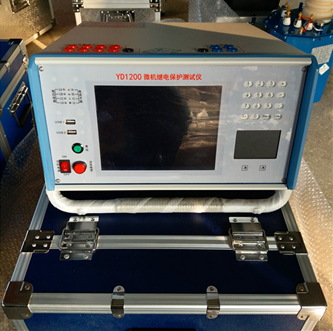

■ 单机独立运行，装置由旋转鼠标通过液晶显示屏幕进行操作，全套中文显示，可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种微机继电保护试验。
■ 联接电脑，通过WINOOWsXp平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校准工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，连机打印报告等。
■ 液晶显示采用320×240点阵图形模块，操作界面均中文显示，显示直观清晰。
■ “傻瓜式”操作，采用先进的“光电旋转鼠标”控制器，免去复杂的键盘操作。
■ 采用开关电源及开关放大器技术，体积小，重量轻，仅重11公斤。
■ 模块化设计，所有插件之间完全独立，只需要换插件即可实现硬件的维护和升级。
■ 用户可通过软件对测试仪精度进行校准。
■ 可对Comtrade格式的故障录波数据进行回放。
■ 按国际标准设计有电源功率因数校正电路，使装置效率高达95%以上。
■ 功放采用硬件保护方式，保证装置的可靠性。
