厂商名称：德国罗德与施瓦茨Rohde&Schwarz R&S

R&SFSU系列频谱仪是动态范围、相位噪声、电平精度和分辨率带宽等频谱仪指标的领导者，所有这些指


标也是用户设计、测量和生产下一代无线通讯元件的重要保障。

频率范围：从20Hz开始，分别到3.6 GHz, 8 GHz, 26.5 GHz, 46 GHz和50 GHz 显示平均本地噪声：-158



dBm(归一化到1 Hz) 相位噪声：-123 dBc (1 Hz) 在10 kHz偏移处三阶互调截断点（TOI）：典型值+25



dBm 分辨率带宽：1 Hz 到50 MHz

极高的测量速度支持时域模式的快速邻信道功率（ACP）测量每秒能进行70次测量（包括通过GPIB总线传



输数据的时间）

无可匹敌的测量功能标准配置即可提供TOI, MC ACP(R), OBW,CCDF, APD等测量功能选件可以支持：-



GSM / EDGE -Bluetooth? - WCDMA / HSDPA / TD-SCDMA - CDMA2000? / 1xEV-DV /1xEV-DO

优异的射频性能一直是罗德与施瓦茨频谱仪的主要特点。R&SFSU继续保持这个传统，提供了如下的顶级



射频性能：

频率范围：

FSU3 20 Hz to3.6 GHz

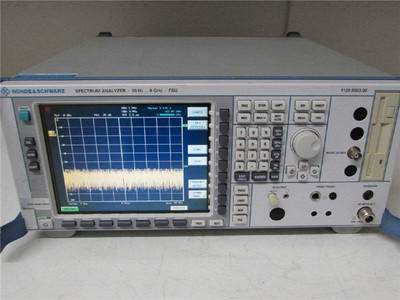

FSU8 20 Hz to 8GHz

FSU26 20 Hz to26.5 GHz

FSU46 20 Hz to46 GHz

FSU50 20 Hz to50 GHz

射频性能:

到3.6GHz的总电平不确定度为0.3dB

到-70dB时的线形度误差小于0.1dB

电平精度：

显示平均本地噪声：-158 dBm(归一化到1 Hz)，无预放

单边带相位噪声typ. -123 dBc/Hz @ 10 kHz 偏移, 中心频率640 MHz

单边带相位噪声typ. -160 dBc/Hz @ 10 MHz 偏移, 中心频率640 MHz

三阶互调截断点（TOI）：典型值+25 dBm

1dB压缩点：+13dBm

WCDMA邻信道泄漏功率（ACLR）动态范围为77.5 dB，打开噪声修正之后可达84 dB

IQ下变频器：

中频A/D转换的精度为14bit，采样率32MHz（中频频率为20.4MHz）

IQ存储器容量为2x512 k采样点

二、信号发生器或信号源

主要特点：

? 频率范围 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混



频器可达到 110 GHz/1 THz)

? 卓越的射频性能

   o 相位噪声低 -- –128 dBc (1 Hz)，10 kHz载波偏置下的典型值为–133 dBc (1 Hz)

   o DANL –158 dBm (1 Hz)

   o 三阶截止点（TOI）典型值 +25 dBm

? 分辨率带宽 1 Hz ～ 50 MHz

? 动态范围最高，例如 3GPP ACLR 测量时高达 84 dB

? 采用预放 (R&S?FSU-B24) 测量 DANL 时

   o 典型值–168 dBm (1 Hz)，20 GHz 时

   o 典型值–155 dBm (1 Hz)，50 GHz 时

? TOI、MC ACP(R)、OBW、CCDF、AP等测量功能D

? 满足蜂窝标准、无线连接性标准和一般性标准的测量应用，例如相位噪声、噪声系数、矢量信号分析
