一、管桩种类和代号

绍兴管桩抗弯性能试验设备_PHC管桩抗弯测试机厂家

预应力混凝土管桩PC

预应力高强混凝土管桩PHC

二、产品规格和型号

按外径分

300mm,400mm,500mm,600mm,700mm,800mm,1000mm,1200mm,13000mm,1400mm

按有效压应力值分为A型，B型，AB型，C型

绍兴管桩抗弯性能试验设备_PHC管桩抗弯测试机厂家

三、管桩的生产要求

预应力混凝土管桩的混凝土强度等级不低于C60

预应力高强混凝土管桩的混凝土强度等级不低于C80

管桩的混凝土抗压强度不低于45MPA

绍兴管桩抗弯性能试验设备_PHC管桩抗弯测试机厂家

四、管桩的抗弯性能试验

抗裂弯矩

加载到标准要求的抗裂弯矩值时，桩身不出现裂缝

绍兴管桩抗弯性能试验设备_PHC管桩抗弯测试机厂家

极限弯矩

加载到标准要求的极限弯矩值时，不出现下面任意情况

1受拉区混凝土裂缝达到1.5MM

2受拉区钢筋被拉断

3受拉区混凝土破坏

管桩接头的极限弯矩不得低于桩身的极限弯矩

绍兴管桩抗弯性能试验设备_PHC管桩抗弯测试机厂家

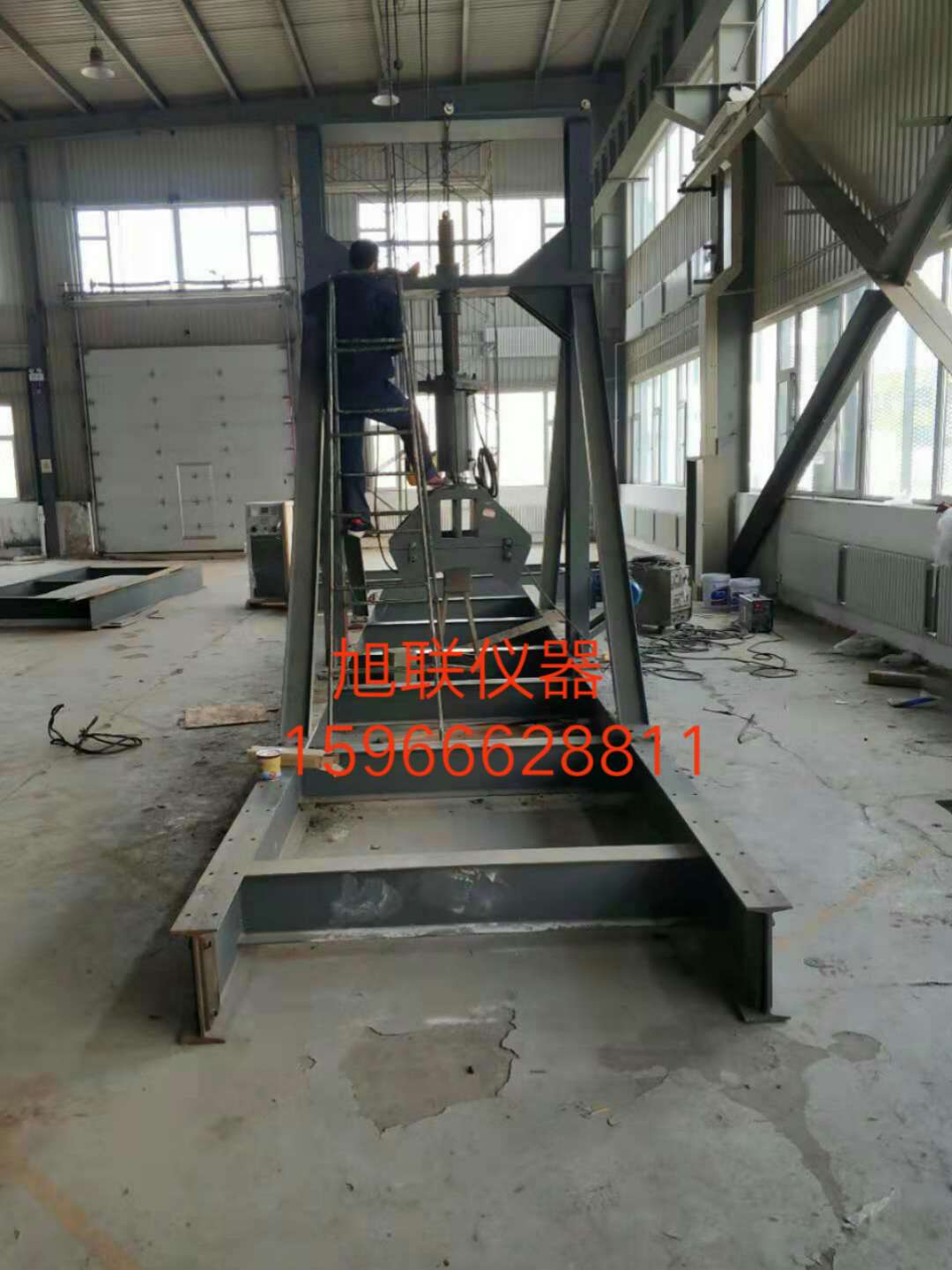

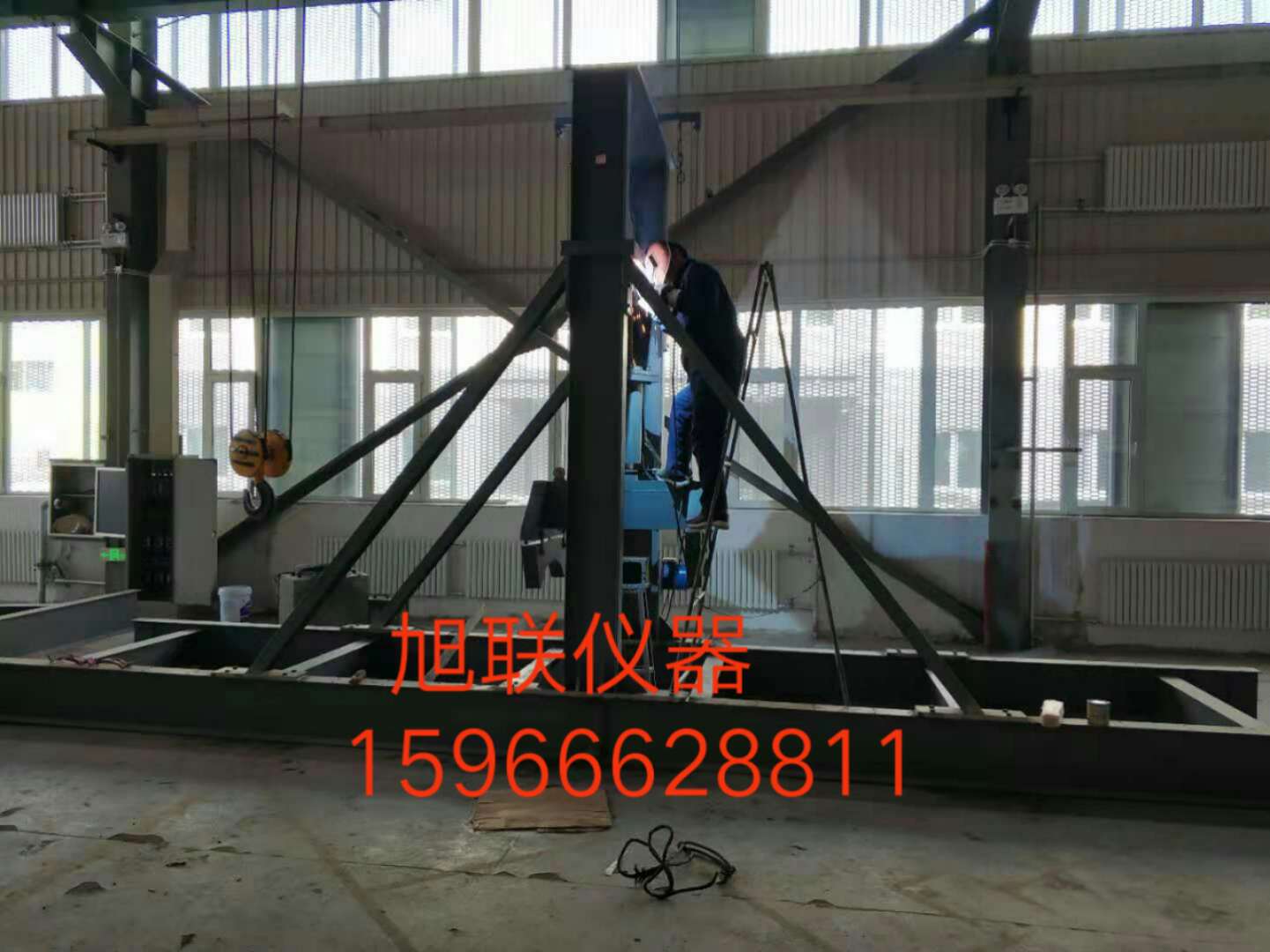

五、主要技术指标

管桩抗弯性能试验设备max载力：500KN，1000KN

最大管桩长度：9米、15米

管径范围：300-750mm、800mm

说明：请于我厂技术人员沟通

最大试验力：可根据客户要求定做

试样长度：可根据客户要求定做

管桩抗弯性能试验设备试验直径范围：可根据客户要求定做

六、试验方法：

1 管桩抗弯性能试验设备采用简支梁对称加载装置，如图2 所示，其中，P 的方向可垂直于地面，也可平行于地面（管桩的轴线均与地面平行）。

2 抗弯试验用的管桩，单节桩长不得超过表1中相应外径规定的长度上限值，也不得小于表8中规定的抗弯试验用管桩的最短单节桩长。

3 管桩抗弯性能试验设备两根管桩焊接接头的抗弯试验方法与6.4.1相同，且两根管桩焊接后长度不得超过表1 中相应外径规定的长度上限值，也不得小于表8中规定的抗弯试验用管桩的最短单节桩长，接头应位于最大弯矩处
