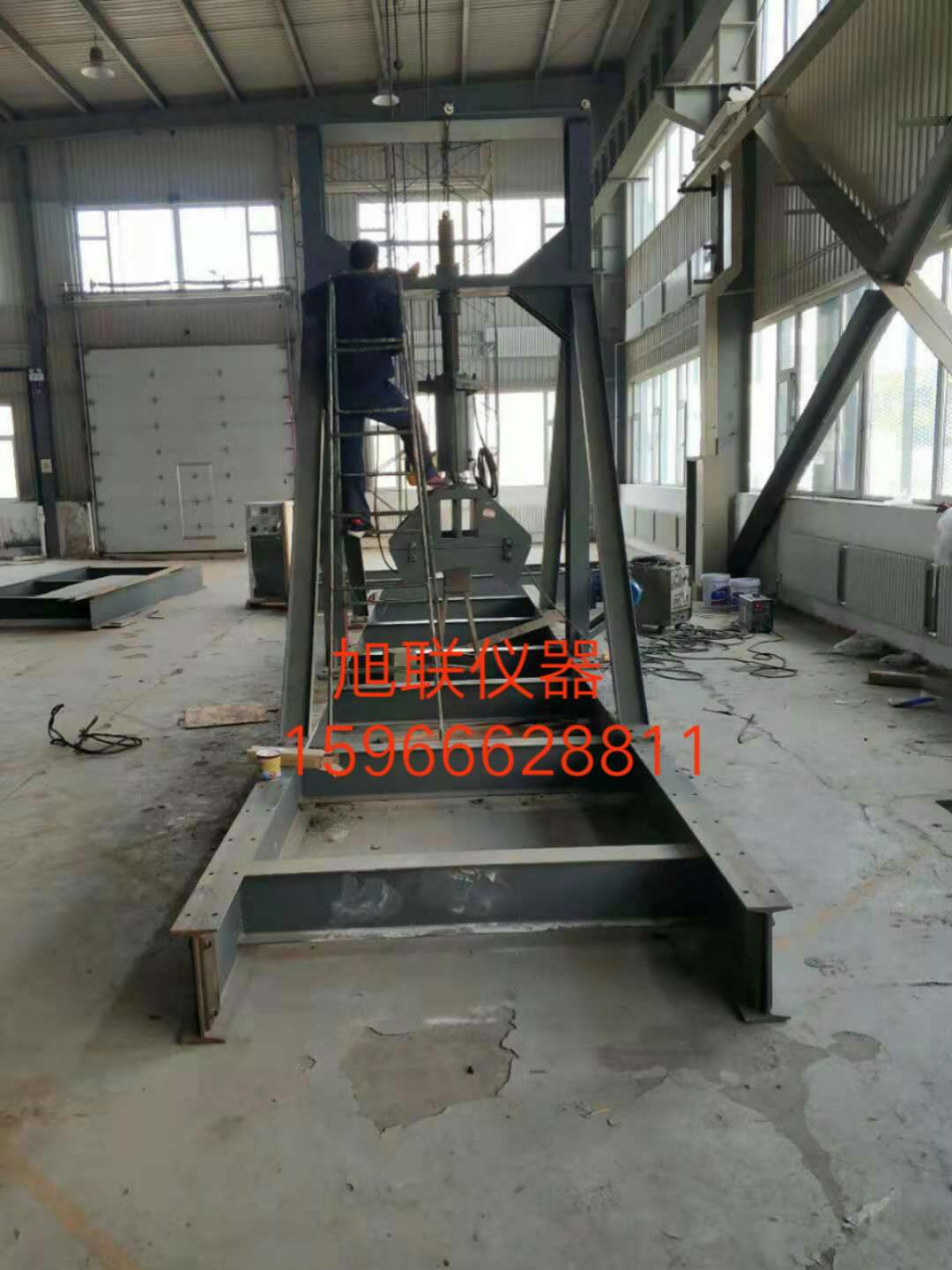

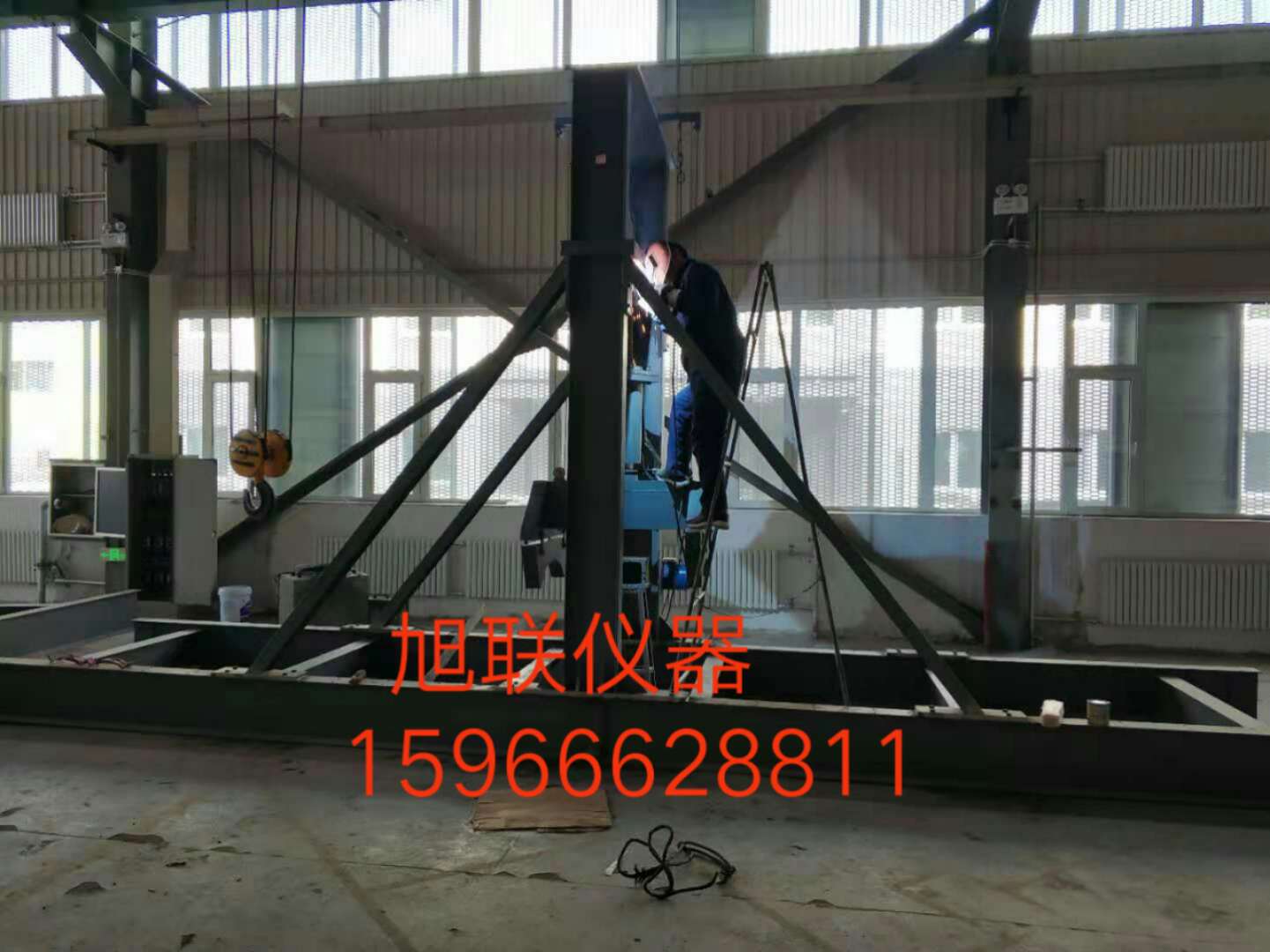

一、产品简介

        混凝土电杆抗裂弯矩试验机是根据GB4623-2014《环形混凝土电杆》的规定,采用简支式试验方法针对等直径混凝土电杆的性能强度所研发生产的试验检测设备。

        二、试验装置性能及特点

        1、预应力混凝土电杆抗裂弯矩试验机采用高钢度结构，保证试验过程中的安全稳定。

        2、混凝土电杆抗裂弯矩试验机采用数字显示、电动加载方式进行试验，负荷传感器显示力值，其仪表具有清零和峰值保持功能，性能稳定、可靠、检测数据准确。

        3、电源220V，加载千斤顶脚踏开关一端为加载另一端为泄载，负荷传感器最小分辨率0.01KN。

        三、主要技术指标

        混凝土电杆抗裂弯矩试验机最大试验力：500KN（可根据用户需求定制）

        最大试件长度：12m(可根据用户要求定制)

        可测最大管径：400mm（可根据用户要求定制）

        可测最大跨距：1m(可根据用户要求定制)

        说明：请于我厂技术人员沟通

        四、使用步骤及操作流程

        1、混凝土电杆抗裂弯矩试验机根据试样的尺寸安装好相应尺寸的模子（共4只，上，下个两只）用锣丝和连接板连接好，在试验架上找出中心点，把下u型模调为距离中心线(L-200)/2处。

        2、用小型起重机提升分配梁，让混凝土电杆有足够的空间进入，拧松加强杆锣母并打开，起吊试样从侧面进入放置在底模上，并使试样中心对准试验架中心，然后复位加强杆并拧紧锣母。

        3、混凝土电杆抗裂弯矩试验机放下分配梁到试样上并保持垂直（此时要求小型起重机稍微往下多放点，以便向下加载是留有空间），混凝土电杆静载抗弯试验机根据试样大小调节反力顶杆（要求位置：在千斤顶的有效行程内），试样安装完毕，开始试验。

        4、混凝土电杆抗裂弯矩试验机接通电源（220V），待仪表显示正常后，按F3置零，按试验要求开始加载，（到临近要求力值时，可以通过调节阀控制加载速度但不能关闭以免损坏油泵），并按要求做好试验记录，需要的试验次数根据试验要求，方法同上，泄载时把控制阀打开，踩开关另一端进行泄载，根据试验要求做好试验记录，得出试验结果！（注明：加载结果=仪表显示值—分配梁和上模的力值）。
