固定分体式超声波流量计是以超声波时差原理来对管道内流体流量进行测量的，超声波流量计采用低电压、多脉冲，信号数字处理及纠错技术，测量充满封闭圆管内液体流量的仪表。其运用先进的双平衡信号差分发射，接收技术，使产品更适应工业现场环境，使用更方便，计量更准确。广泛适用于石油、化工、钢铁、冶金、电力、给排水等领域水及各种液体介质的流量计量。 ZH-TUF系列超声波流量计/热量计具有精度高、重复性好、安装、维护方便等诸多优点，传感器有方便的外夹式，可在线安装、维护的插入式，高精度的管段式和超高精度的标准π型管段式，主机包括手持式超声波流量计、便携式超声波流量计、外夹式超声波流量计、盘装式和一体式，另有多种输出通讯形式可供选择。
一、 ZH-TUF-2000S固定分体式超声波流量计特点
1、高精度测量
    线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%
2、强大的记忆功能
    　自动记忆前512日、前128月、前10年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前32日流量计的工作状态是否正常。
3、测量范围大
    选用不同型号的传感器 , 可实现口径DN15 ～DN6000mm 管道流量的测量
4、可靠性高
    采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高
5、支持中英文菜单
    不同版本的流量计,可支持中文或英文菜单,方便快捷
6、抗干扰能力强
    采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源
二、 ZH-TUF-2000S固定分体式超声波流量计基本参数

可选配的传感器		基本型号	测量范围	流体温度	精度
标准外夹式	TS-2(小型)	ZH-TUF-2000SNB1	DN15-100mm	-30℃～90℃	优于 ±1%
	TM-1(中型)	ZH-TUF-2000SNB2	DN50-700mm
	TL-1(大型)	ZH-TUF-2000SNB3	DN300-6000mm
高温外夹式	HTS-1(小型)	ZH-TUF-2000SNB4	DN15-100mm	-30℃～160℃
	HTM-1(中型)	ZH-TUF-2000SNB5	DN50-700mm
插　入　式	TC-1(标准插入)	ZH-TUF-2000SNC1	DN80以上	-40℃～160℃
	TLC-2(加长插入)	ZH-TUF-2000SNC2
标准管段式	标准管段式	ZH-TUF-2000SNG	DN15-1000mm (详见附录2)	-40℃～160℃	优于 ±0.5%
电　　源	一次表DC8-36V,　二次表AC220V或DC24V
输　　入	3路4～20mA模拟输入,2路三线制PT100电阻信号输入
输　　出	隔离 RS232/RS485 输出,2 路隔离 OCT输出，1 路隔离 4-20mA 输出( 无源 )
通信协议	METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议

三、 ZH-TUF-2000S固定分体式超声波流量计测量组成图

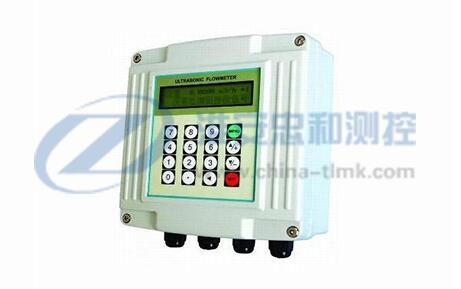

选 择 的 主 机	壁挂型  ZH-TUF-2000SW 用于挂墙安装 尺寸：170×180×56mm	外夹式测量图
	盘装型  ZH-TUF-2000SS 用于仪表盘安装 尺寸：152×76mm	插入式测量图
	壁挂型  ZH-TUF-2000SD 防爆等级DⅡBT4 尺寸：298×298×110mm	管段式测量图
