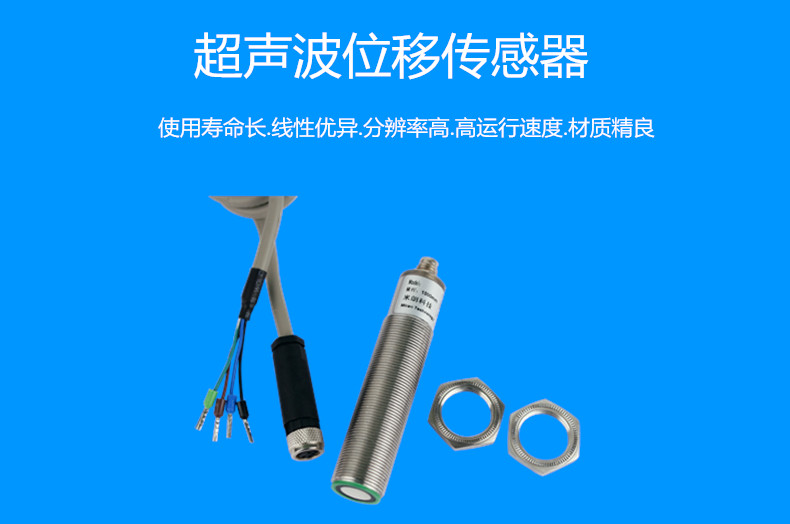

米朗超声波位移传感器

概述

       米朗超声波传感器是一种振动频率高于声波的机械波，由换能晶

片在电压的激励下发生振动,利用超声波的特性研制而成的传感器。

它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射

线而定向传播等特点。

       超声波测距一般采用飞行时间法TOF(Time of Flight)。传感器到障

碍物的距离S=vt/2。根据超声波发射和接收之间的飞行时间原理进行

测量，利用声波介质对被检测物进行非接触式无磨损的检测，对透明

或有色物体，金属或非金属物体，固体、液体、粉状物质均能检测。

其检测性能不受工件颜色、材质、透明度的影响，包括烟尘环境和雨

天。可广泛应用在物位（液位）监测，机器人防撞，各种超声波接近

开关，以及防盗报Jing等相关领域，工作可靠，安装方便， 防水型，发

射夹角较小，灵敏度高，方便与工业显示仪表连接。

产品命名规则：

技术参数：

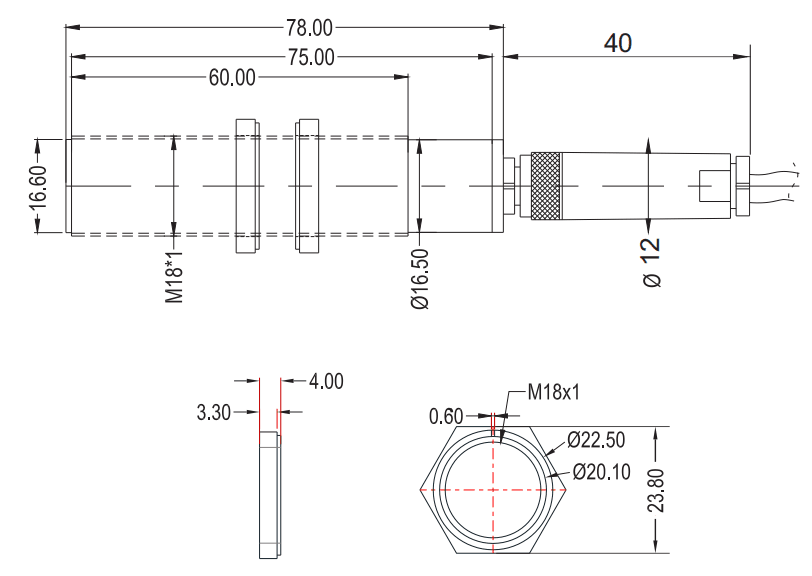

产品尺寸图：

接线定义：

模拟量输出方式/具体的调节方法

本传感器有两种模拟量输出方式（上升和下降模式）如下图：

首先传感器通电，传感器的后面的红色和黄色指示灯会亮起。

设置最远距离P2：

在想要设定距离的地方放一个被测物。将灰线（学习线）和棕线（电源正）接一起，在此期间，如果被测物被捕捉到了，黄色灯会一直闪烁。此状态持续四到五秒之后，把灰线拿开。设定成功。

设置最近距离P1：

在想要设定距离的地方放一个被测物。请将灰线（学习线）和蓝线（电源负）相接，在此期间，如果被测物被捕捉到了，黄色灯会一直闪烁。此状态持续四到五秒之后，把灰线拿开。设定成功。

注：设定过程中可能会出现黄灯和红灯一起闪烁的情况，说明传感器没有准确捕捉到被测物。需要把传感器稍微移动来对准被测物。直至黄灯单独连续闪烁为止。此设定过程必须在3分钟之内完成，否则传感器将被锁定。需要断开电源重新供电，然后重新设定。
