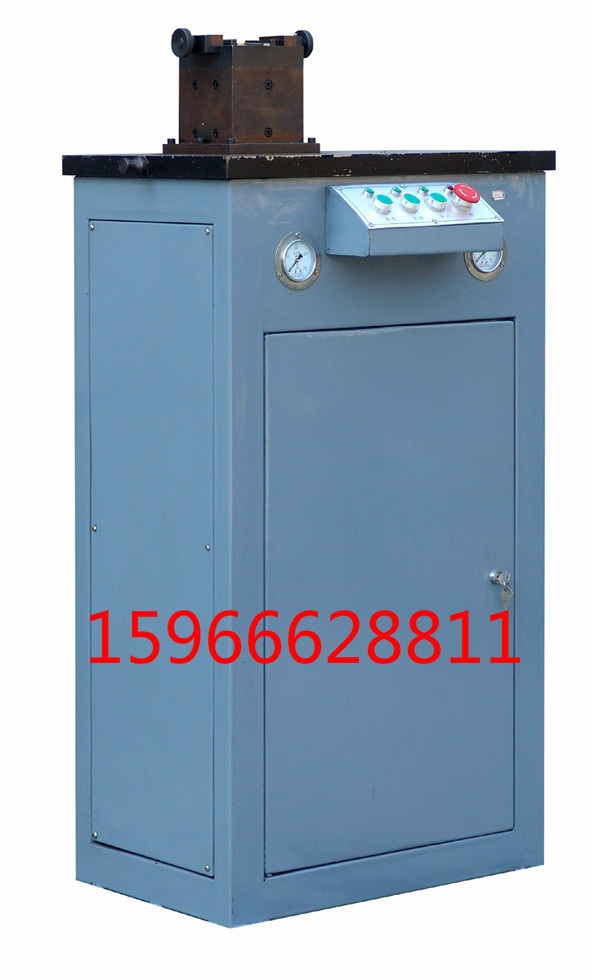

一、设备名称：冲击试样缺口液压拉床

二、型号：LC-2Y

三、性能说明：

冲击试样缺口液压拉床是金属摆锤冲击试验机的附属专用设备，根据相应标准制取不同缺口形状的金属冲击试样。采用液压传动、电动控制（电磁阀换向控制拉刀升降），可控调速（调速阀可调节不同切削速度），同时采用润滑油冷却润滑切削刀刃，保证制备的试样缺口尺寸、表面质量都高标准满足使用要求。

拉刀采用优质W18Cr4V刀具合金材料，使用寿命高。设备稳定可靠，操作方便，制样效率高，是金属摆锤冲击试验机最佳配套设备。

冲击试样缺口液压拉床主要功能：主要用于加工金属摆锤夏比冲击试样缺口。

四、主要特点：

1、拉刀采用优质W18Cr4V刀具合金材料，刀具参数设计合理，使用寿命高。

2、主要液压元器件均采用国内知名品牌，充分保证了液压系统的可靠性与稳定性。

3、配有润滑系统，给拉刀刀刃及拉刀导向装置供油，以便冷却、润滑及清洗拉刀，使拉削出的试样缺口尺寸及表面粗糙度得到保证，并延长拉刀使用寿命。

4、冲击试样缺口液压拉床骨架部分由角钢、槽钢等型材焊接而成，结构设计合理，符合操作者习惯。面板等部分为钣金结构，拆装方便，表面喷塑处理，外观整齐美观。

5、电气控制部分主要电气元件采用国外或中外合资知名企业生产，保证了设备的可靠性稳定性。

五、冲击试样缺口液压拉床满足以下标准：

1.GB/T229-2007《金属夏比缺口冲击试验方法》

2.ISO148-1998《Metallicmaterials–Charpypendulumimpacttest》

3.ASTME23-02a《金属材料缺口试样标准冲击试验方法》

4.DIN50115-1991《金属材料冲击试验特殊试样尺寸及断口判定》中DVM型试样

六、应用行业：

计量质检；冶金钢铁；机械制造；汽车生产；高等院校；科研实验所；商检仲裁、技术监督部门；其它行业。

冲击试样缺口液压拉床原装配置：V型、U2型各一把

七、主要技术指标：

1、加工试样缺口类型：Ｖ型,U型（２mm）

2、加工试样尺寸：10×10×55

3.拉削速度：2.0m/min

4.拉刀行程：340mm
