一、产品性能特点

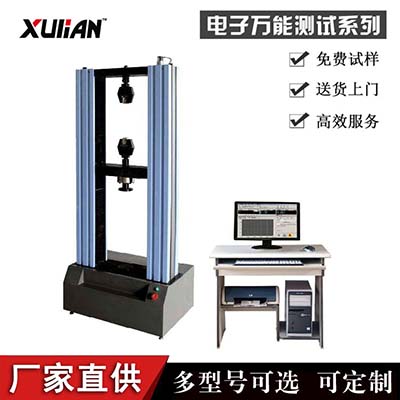

       WDW系列微机控制锤子拉拔试验机试验机采用先进设计理念，外形美观、操作方便、性能稳定可靠。

计算机直接控制伺服调速系统及伺服电机转动，交流伺服电机转速经减速系统减速后传递给精密滚珠丝杠副实现横梁上升、下降、试验等动作。

锤子拉拔试验机完成试样的拉伸、弹性模量、屈服强度、抗拉强度、断裂强度、试样延伸率、减震系统的刚度、定力求变形、定变形求力等数据和指标，可满足恒位移、恒应力、恒变形的闭环控制方式、试验过程可标准要求编程控制。

二、设备参数

产品型号WDW-50 WDW-100 WDW-200

结构形式双空间落地式结构

最大试验力（KN）50100200

锤子拉拔试验机试验力级别0.5级

试验力测量范围0.2%--100%FS

试验力示值相对误差≤示值的±0.5%

力分辨率1/500000

变形测量装置电子式引申计

变形示值相对误差≤示值的±0.5%

位移测量装置光电编码器

位移示值相对误差≤示值的±0.5%

锤子拉拔试验机位移分辨率（mm）0.001

位移速率调节范围（mm/min）0.05-300无级调速0.05-300

无极调速控制方式三闭环控制和编程控制安全保护装置机械限位保护和软件过载保护

有效拉伸空间（mm）600

有效压缩空间（mm）600

有效试验宽度（mm）80  600  600

楔形夹具夹持方式手动加紧/液压自动夹紧（选配）

弯曲附具三点式弯曲附具压缩附具（mm）

锤子拉拔试验机压盘直径120或定制

主机外形尺寸（mm）945×645×2186  1010×750×2225  1100×770×2685

主机电源0.75kw/AC220V±10%1.5kw/AC380V±10%3kw/AC380V10%

主机重量（KG）700  1100  1480

三、设备特点

1、锤子拉拔试验机采用门式双空间结构；上拉、下压。

2、调速系统采用伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。

3、传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

4、计算机控制系统，集成度高、性能稳定、调整方便。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件方便实现资源共享及网络管理。该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。

5、锤子拉拔试验机保护功能:该机具有软件和机械两种限位保护方式,超过大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

6、可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。

7、特殊附具：除配有标准附具外，也可根据用户需要配备特殊附具
