一、产品简介

微机控制卧式拉力试验机主要适用于对电缆、钢丝绳、锚链、缆绳、绝缘子等构件进行抗拉强度或耐受试验，也适用于对金属材料或非金属材料的抗拉强度试验。满足GB/T4056-2008《绝缘子串元件的球窝连接尺寸》

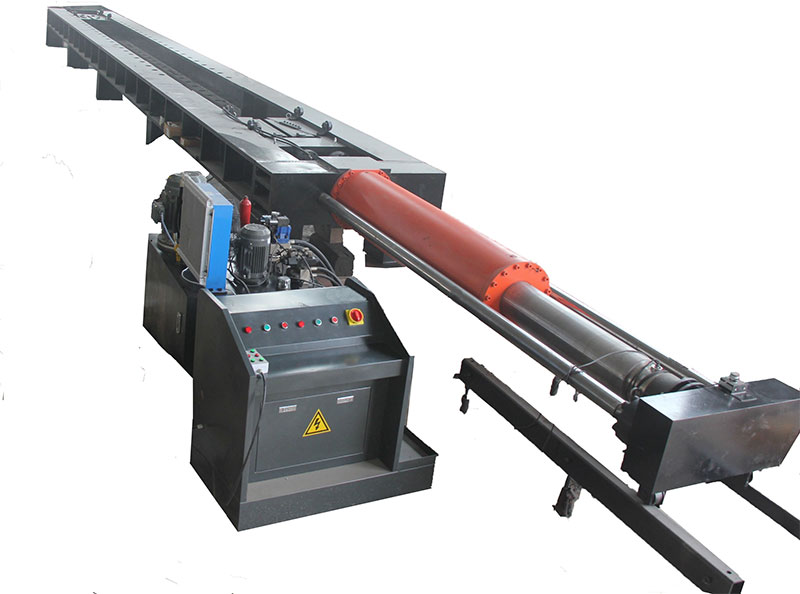

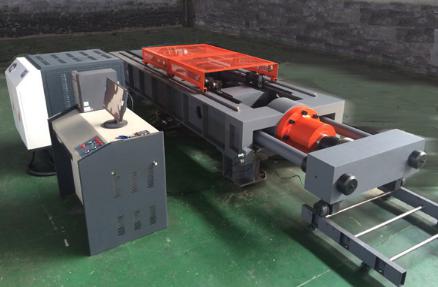

卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用伺服作动缸施加试验力，圆柱销插装试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕控制并显示试验力及试验曲线，按试验方法的要求自动处理试验数据。

二、性能特点

1 卧式拉力试验机主机：

机体采用钢板焊接精加工框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

后夹头座采用手动推动方式进行试验空间有级调整；

主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美统一；

操作灵活方便，加载缓慢平稳,机体承载能力强。

2卧式拉力试验机油源系统（泵站）：

一套模块化设计随动增压伺服液压系统，采用国内知名品牌电机，日本原装进口低噪声高压齿轮泵，意大利ATOS伺服阀；

油箱：全封闭标准油箱，配油温计、液位计，精密高压过滤器，空气滤清器等，并带有油温、液位、油阻保护与指示装置；

卧式拉力试验机具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能；

管路系统：主油缸加载器、夹头作动器的液压管路采用高压软管连接。

3卧式拉力试验机控制系统：

双通道控制板全部采用数字化电路，结构一致，提高了各通道的互换性；

计算机屏幕完成集成的数据控制显示与试验曲线显示功能；

数据存储功能完善，可进行历史数据再现与图形显示；

三、技术参数

卧式拉力试验机试验力（KN）;2000

试验力示值相对误差;≤示值的±0.5%

试验力测力范围(KN);10-2000

位移示值相对误差;0.001

拉伸空间（mm）;按用户要求定制

空间调整方式;插销固定、调整间距500mm或1000mm

卧式拉力试验机活塞加载速度;0-100

活塞空载速度;0-250

活塞行程（mm）;按用户要求定制

圆试样拉伸附具（mm）;Φ300

插销式拉伸附具;按用户要求定制

浇铸式附具;按用户要求定制

主机外形尺寸约mm;按用户要求定制
