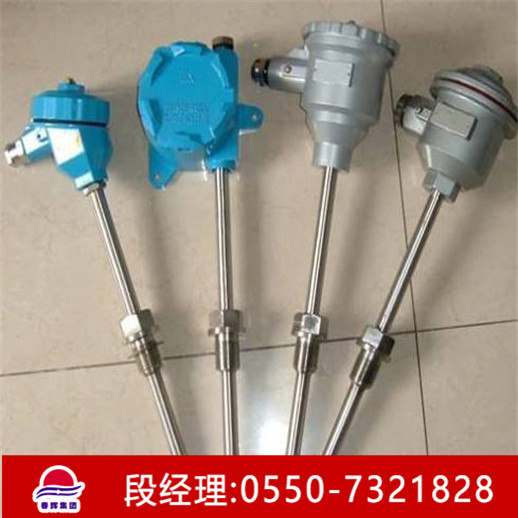

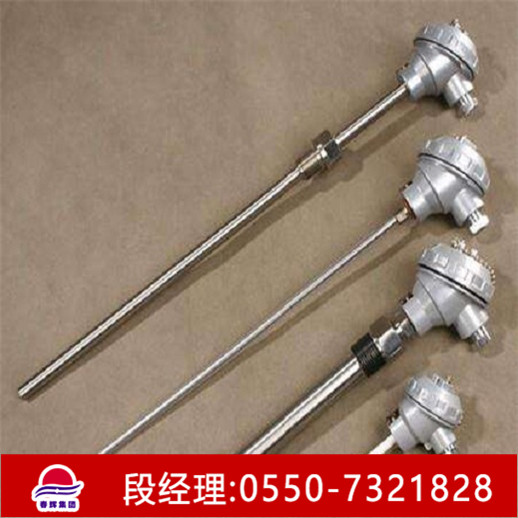

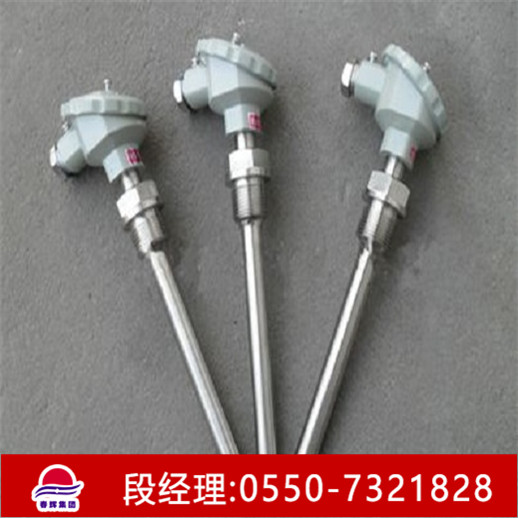

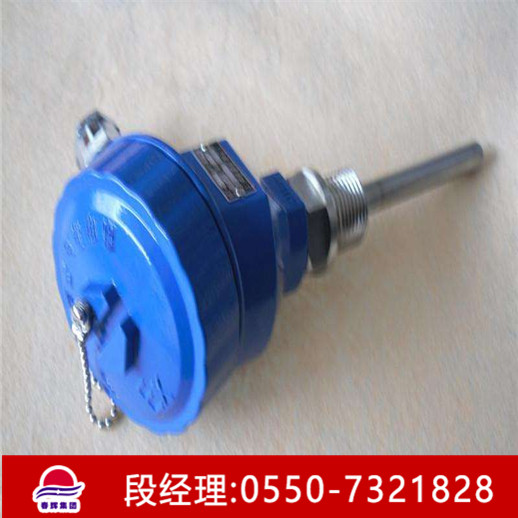

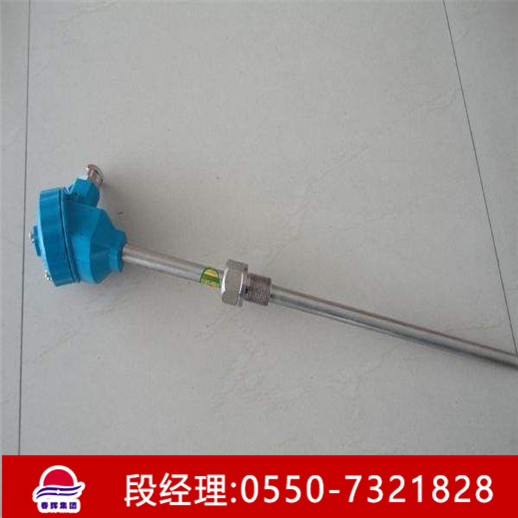

SBWZ一体化温度变送器

■概述
        SBWZ系列热电阻温度变送器是现场安装式温度变送器单元,与工业热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.

该温度变送器可直接安装在热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。



■主要特点
  ·采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。
  ·现场安装在热电阻的接线盒内使用,直接输出4-20ma、0-10ma的输出信号。这样既节    约了昂貴的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
  ·精度高、功耗低,使用环境温度范围宽,工作稳定可靠;

  ·适用范围广、既可以与热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;



■ 工作原理:

热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大,放大的信号一路经v/i转换器计算处理后以4-20mA直流电流输出;另一路经a/d转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正。



■ 技术参数
 1、输入信号:热电阻:pt100
 2、输出信号:在量程范围内输出4-20ma直流信号
 3、基本误差:0.2%FS、0.5%FS;
 4、接线方式:二线制;
 5、工作电压:普通型号12v-35v,智能型12v-45v,额定工作电压为24v
 6、允许负载电阻:500ω(24vdc供电);极限负载电阻r(max)=50(vmin-12),例如在额定工作电压24v时,负载电阻可在0-600ω范围内选择使用。
 7、工作环境:a:环境温度-25-+80℃
   b:相对湿度:5%-95%
 c:机械振动f≤50hz, 振幅≤0.15mm

 d:无腐蚀气体或类似的环境;



■ 测温范围
类 别
材 质
分 度 号
测 量 范 围
