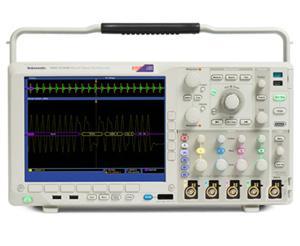

MSO4034B 泰克MSO4034B示波器 tektronix MSO4034B主要性能指标

• 1 GHz, 500 MHz, 350 MHz 带宽型号
• 4 通道型号
• 16 条数字通道(MSO 系列)
• 所有通道上高达5 GS/s 的采样率
• 所有通道上20 M点的记录长度
• >50,000?wfm/s的最大波形捕获速率
• 标配无源电压探头，<4 pF 电容负荷及500 MHz或1 GHz 模拟带宽
• 成套高级触发

简便易用功能

• Wave Inspector?控制功能，轻松导航和自动搜索波形数据
• 29种自动测量、波形直方图和FFT分析，简化波形分析
• TekVPI?探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位
• 10.4 英寸(264 mm) XGA 彩色显示器
• 体积小，重量轻－ 仅厚5.4 英寸(137mm)，仅重11 磅(5 公 斤)

连接能力

• USB 2.0 主控端口四个，前后面板各两个，用于迅速简便地存储数据、进行打印及连接USB 键盘
• 后面板上的USB 2.0设备端口，简便地连接PC或直接打印兼容PictBridge?的打印机
• 集成10/100/1000BASE-T以太网和VGA端口，用于连接网络，VGA视频输出端口，可以把示波器显示画面导出到监视 器或投影仪上

选配串行触发和分析功能

• I2C, SPI, USB, 以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行总线的自动触发、解码和搜索

混合信号设计和分析(MSO系列)

• 并行自动触发、解码和搜索功能
• 每条通道独立设置门限
• 多通道建立时间和保持时间触发
• MagniVu" 高速采集技术，在数字通道上提供了60.6 ps的精细定时分辨率
