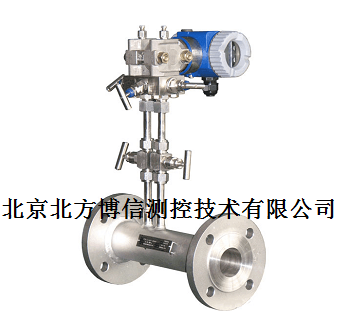

BX-LWGY V锥流量计北京流量计生产安装厂家 北京流量计 安装 厂家 流量计安装 北京流量计生产厂家
来源:[北京北方博信检测技术有限公司]
联系人：张先生
手机：15611661513
电话：-
传真：-
QQ：837641308
Email：
地址：地区
品牌：BX
价格：1.00
元/件
供应地：
产品型号：BX-LWGY
主要技术参数
精度等级 ±0.5%（β：0.45~0.85，当β<0.55，量程比为4:1时，
精度等级≤0.30
重复性 0.1%
工作压力 0~42MPa
工作温度 -40~550℃
环境温度 -40~65℃
安装直管段要求 前0~3D直管段、后0~1直管段
量程比宽 通常为10:1，选择合适的参数可达到50:1
压损小 同样的β值，压损是孔板的1/3~1/2。
供电电源（差压变送器） （12~24）VDC
输出信号（差压变送器） （4~20）mA或HART协议
适用介质 几乎适用于所有气体、液体介质
四、工作原理
V锥流量计是一种新型差压式流量计，可精确测量宽雷诺数范围内的各种流量条件的流体。和其他差压式流量计原理一样，都是根据在封闭管道中连续流动的流体能量守恒和伯努利方程进行测量。对于理想流体，介质的流速与差压的平方根成正比。
V锥流量计的节流件为一个悬挂在管道中央的锥形体。高压P1取自锥体前流体未扰动（即未形成节流，流体未加速）的管壁；低压P2取自后锥体中央，并通过内锥支承杆引至管外，其差压△P的平方根与流量成正比。
流量计算公式：
式中：Qm,Qv —分别为质量流量计（kg/s）和体积流量（m3/s）
C —流出系数；
ε—可膨胀系数；
d—节流件开孔直径，m；
β—直径比，β=d/D
ρ1—被测流体密度，kg/m
△ p—差压，Pa
五、产品应用
