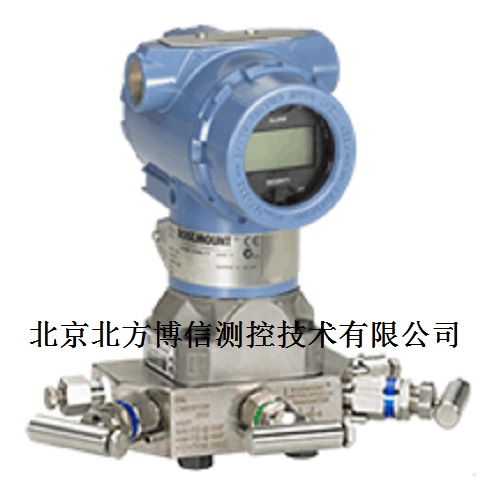

3051系列 罗斯蒙特差压变送器

一、 工作原理 罗斯蒙特压力变送器工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜 片是一个张紧的弹性…

一、  工作原理 罗斯蒙特压力变送器工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜  片是一个张紧的弹性元件，其位移随所受压而变化(对于罗斯蒙特3051GP表压变送器，大气压如同施加在传感膜片的低压侧一样)。罗斯蒙特3051AP绝  压变送器，低压侧始终保持一个参考压力。传感膜片的超大位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位  置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号。
      二、特点

·完整的变送器系列

·测量范围：0-0.5inH2O至6000psig

·结构小巧、坚固、抗震

·模块化结构

·阻尼可调

·多种选项，令应用灵活

·智能，模拟或低功耗电路

·电气连接及安装：配有多种过程连接器和安装法兰。
       三、技术规格：

1、 性能优异：精度0.075%量程比100:1

2、差压：校验量程从0.5inH2O至2000psi

3、表压：校验量程从2.5inH2O至2000psi

4、当然压力：校验量程从0.167psia至4000psia

5、过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽(CD，CG)及镀金蒙乃尔

6、设计小巧、坚固而质轻，易于安装
