使用说明
产品介绍
技术参数及特点
参数
技术指标
测量范围
30-130dBA
波特率
9600
通讯端口
RS485
供电电源
DC6～24V
耗电
<1W
运行温度
-30 ～85℃
工作湿度环境：
0～95%RH
外形尺寸
见尺寸图
线芯颜色
标号
说明
红色
V+
电源正极
绿色
V-
电源负极
黄色
A+
RS485 A+
兰色
B-
RS485 B-

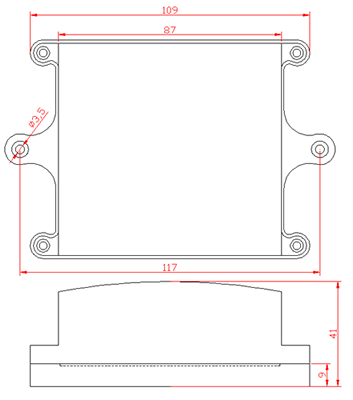

2.安装尺寸
典型方案
产品图片
09
09
2021
【SM2130B-NOISE】RS485噪声传感器
来源:[上海搜博实业有限公司]
联系人：郭先生
手机：13918126020
电话：21-61374977
传真：21-61374976
QQ：71182854
Email：sale@sonbest.com
地址：上海上海市闸北区中山北路198号1901室
品牌：SONBEST
价格：面议
元/台
供应地：上海上海市
产品型号：SM2130B-NOISE
SM2130B-NOISE型噪声传感器是一台业用噪声测量仪器，它能长时间连续测量和监视周围环境产生的噪声。SM2130B-NOISE型噪声传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传，具有使用方便、读数准确、数值稳定等特点。
支持二次开发,用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
1.接线
直接使用设备自带的引线，根据颜色提示进行接线
3. 通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
设备响应：
[设备地址][命令号][返回的字节个数][数据1][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：数据长度为1时，查询1号设备上噪声传感器数据：
发送：01 03 00 00 00 A C5 CD 00
回应:
2）更改设备地址（功能号：0x06辅助命令号：0x0B ）
发送命令格式：
[设备地址][命令号:0x06] [ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-249，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。
比如将设备地址1，更改为2，则命令为：
01 06 0B 00 00 02 0A 2F
设备响应:02 25 01 02 90 06
设备响应格式：[设备地址] [命令号] [数据长度:1字节] [设备地址] [CRC16]
3）查询设备地址（功能号：0x25辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x03][ 辅助命令号：0x00] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 03 00 00 00 01 91 81
设备响应: 02 03 02 00 00 FC 44
设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：2字节] [CRC16]

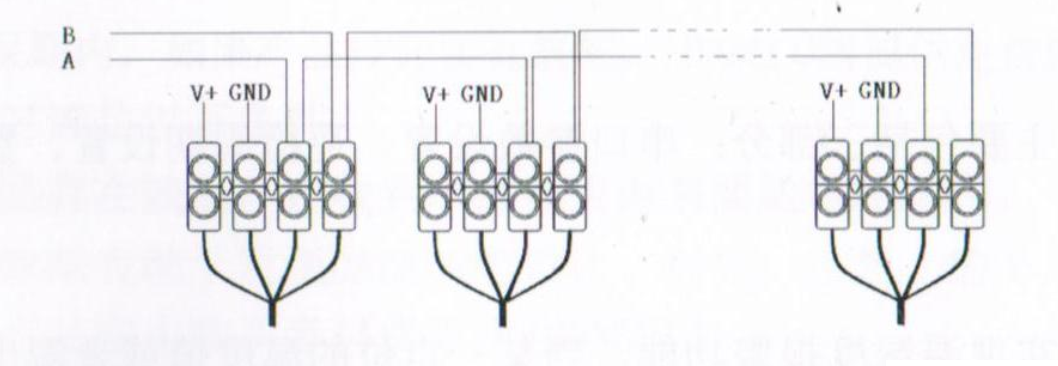

SM2130B-NOISE通过RS485总线的组网方式，可以将通讯距离延长到最长1000米，可以有效解决最简连接的距离过短问题。
每个SM2130B-NOISE显示仪都有一个节点编号，一个小系统，可以放置1-15个SM2130B-NOISE传感器。
