SPW2000无线测温仪表工宝当天发货

SPW2000本产品是根据国家《国家电网公司十八项电网重大反事故措施》(试行)中11.7.2关于“加强对运行设备温升的监视”要求而设计的温升监测系统。主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。该装置二次部分与一次部分无任何电连接，传感器与主机信息交换是通过无线信号传送，不会影响系统的绝缘性能，使用更安全。

SPW2000安装方式：

A、电气连接

19、20、21、22接温湿度传感器（19蓝、20绿、21红、22黑）；

15、16、17、18接无线接收器（15绿、16蓝、17黑、18红）；

13、14接RS485通讯线（13接B、14接A）；

7、8接超限控制（无源接点）；     9、10接报警控制（无源接点）；

11、12接预警控制（无源接点）；   3、4接环境温度控制（无源接点）；

5、6环境湿度控制（无源接点）;   1、2接AC220V电源（1中性线、2接相线）。

B、主机安装方式

嵌入式安装。

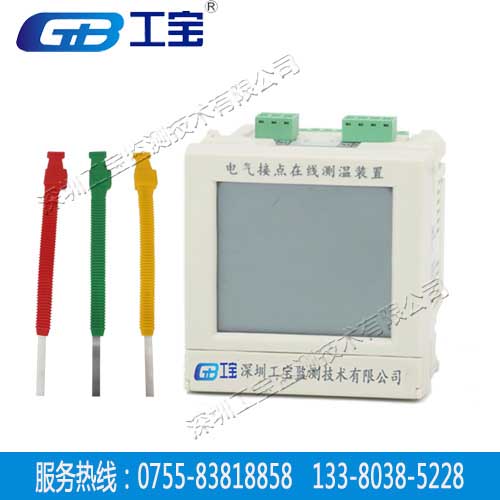

SPW2000实物产品图：

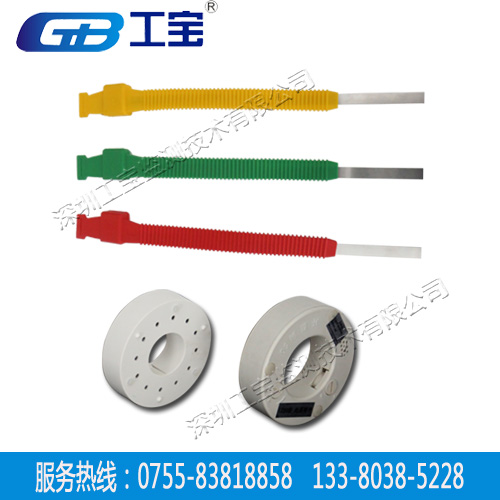

SPW2000关于无线温度传感器

无线温度传感器由调制盒和感温头组成，它安装要求：

将无线测温传感器安装在靠近温度监测点附近的母排上面，用自M4自攻螺丝将温度传感器固定点固定在被测温点附近，并用扎带进行紧固捆扎以防强烈振动造成脱落和移位。

SPW2000无线数据收发器的指示状态：

TXD指示灯：无线数据收发器正常工作时，会每隔1秒钟亮1次。如果主机运行正常，TXD指示灯不亮且DR、RF指示灯都不闪烁，则收发器与主机连接的四芯导线连接错误或接触不良；如果TXD指示灯不亮，而DR与RF指示灯有闪烁，则主机9号与10号端子导线接反。

DR指示灯：当无线数据收发器收到符合主机所监测的测温点的数据时，DR指示灯亮，当数据被主机读取后，则DR指示灯熄灭。

RF指示灯：当无线数据收发器收到任何一个测温点的数据时，不管该测温点是否是本主机所监测的测温点，此指示灯都会闪一下。
