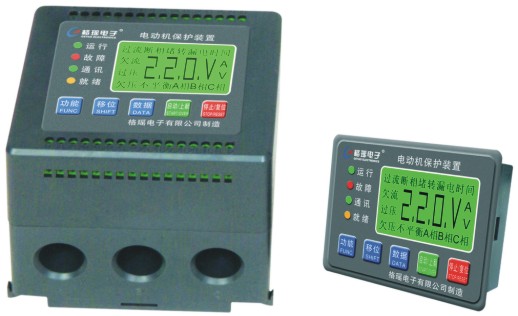

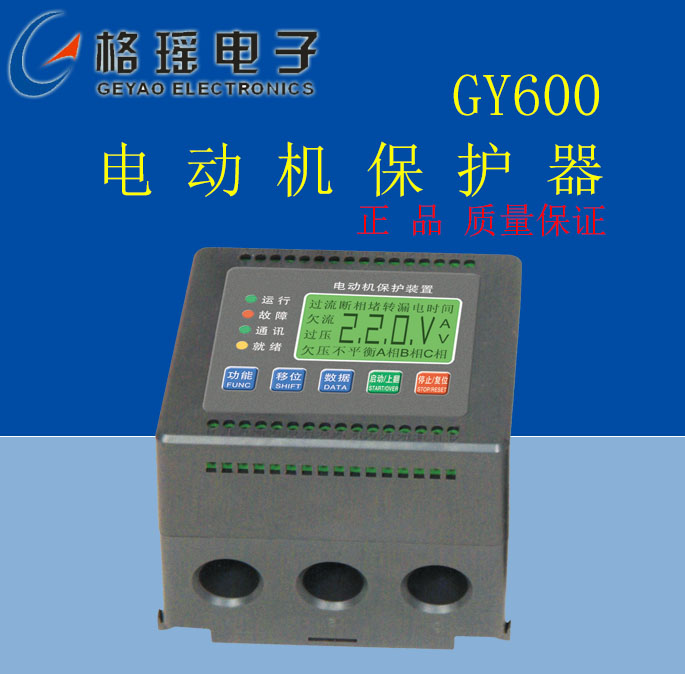

GY600电动机保护装置是本公司多年专业技术研究国外同类产品、总结合国内大量MCC电气系统基础上，设计高性能数字微处理器技术开发研制的电动机保护和控制。具有国际先进水平完善的电动机保护功能、支持专业的电动机控制方式及提供精确的监测功能，可以对电动机进行多种控制、运行监控、保护、联锁、测量、远程通讯、遥信、遥测、遥控、故障信息管理。GY600电动机保护装置是本公司受知识产权和软件暑作权保护，极大地提高了设计与生产效益，同时大大的降低了用户现场调试和设备维护成本是一种多功能保护电动机的管家婆，从而为生产过程提高了科学有效的现场保护、测控单元。
GY600电动机保护装置采取模块化设计结构，产品体积小、结构紧凑、导轨或镙栓安装，适用于各种固定式柜体和抽屉柜中可直接安装使用。可以对三相异步电动机和增安电动机进行保护控制，是化工、石油、电力、矿山、煤炭、治金、市政、造纸、核工业等众多领域行业中的三相电动机保护最佳理想产品。
△ 提供电动机的运行三相电流、三相电压、监控运行数据进行精确测量。
△ 提供电动机的过载（过流）、欠载（欠流）、堵转、断相、三相不平衡、过压、欠压、短路、漏电、接地、启动超时保护。
△ 提供电动机的直接启动、正反启动、星三角启动、自藕降压启动、直接旁路启动方式。
△ 提供RS-485通讯功能，支持自定义协议、Modbus通讯协议，支持DCS/PLS硬件4-20毫安模拟量信号输出，方便用户对MCC进行集中智能化、数字化保护监控网络通讯一体化管理。
△ 提供多路可编程输入/输出接口，联锁满足各种工艺和控制要求。
△ 提供完善软件、硬件设计，具备自检、自校、升级功能，高度可靠性和稳定性。
△ 提供科学有效的现场级保护、测控、动作及时可靠。
△ 提供LCD宽屏液晶汉字化进行电动机参数保护、监测和数据设置。
△ 提供内置CPU对电动机运行实时状态进行监测.
△ 提供启停、控制、运行、监测、保护集成于CPU,现场层和控制层之间通讯采用总线技术
产品型号
对应功率范围
对应电流范围
备 注
GY600-06
0.55kw-3.7Kw
0.5A-6.3A
一次线直接穿过保护装置CT孔
GY600-20
3Kw-12kw
5A-20A
GY600-63
10kw-30kw
10A-63A
GY600-100
20kw-50kw
30A-100A
GY600-150
37kw-90kw
40A-160A
GY600-300
75kw-132kw
80A-300A
另配变比标准电流互感器的二次侧线穿过保护装置CT孔
GY600-400
90kw-200kw
100A-400A
GY600-600
110kw-300kw
200A-600A
GY600-800
155kw-400kw
250A-800A
3.功能汇总
保
护
功
能
基本功能
功能配置
备注
过压保护
√
达到过压门限3秒动作
欠压保护
√
达到欠压门3秒动作
过流(载)保护
√
动作时间可设
欠流(载)保护
√
堵转保护
√
达到门限3秒内动作
断相(三相不平衡)保护
√
漏电(接地)保护
√
启动超时保护
√
逆序保护
√
馈线保护
√
晃电保护
√
外部故障保护
√
来电延时保护
√
控
制
功
能
直接启动
根据启动方式选择接线,设置转换时间
星三角启动
直接旁路启动
正反转启动
降压启动
故障
复位
手动复位
√
自动复位
√
控制
权限
面板控制
√
启动保护权限
远程端子控制
√
总线控制
√
测量
功能
三相电流
√
监测模块
三线电压
√
漏电电流
√
通讯功能
RS485接口
√
Modbus-RTU协议
模拟量输出
一路DC4-20mA
√
内部供电
开关量输入
3路光电隔输入,功能可编
√
控制输出
5路继电器输出,功能可编
√
5A,250VA或24DC
设置提示
全中文
√
显示模块
故障查询
查询近十次故障
√
时间查询
查询运行累计时间
√
参数查询
查询运行、设置、故障参数
√
发光管指示
运行、故障、通讯、就绪
√
三、技术参数
本装置工作电源:AC/DC85-265V,AC220V;
主回路电源电压:AC380/660V(﹥660V时订货注明);
控制继电器输出:10A(无源接点);
安装方式:标准35mm导轨安装、镙丝固定;
应用范围:三相工业设备;
过电压保护:220-465V可设；
欠电压保护：180-220V可设；
过载(流)保护：按规格电流内可设，动作跳闸时间0-120秒可设；
欠载(流)保护：按规格电流内可设，动作跳闸时间0-120S可设；
不平衡(断相)保护：百分率0-100%可以设定；
漏电(接地)保护：漏电电流值设定mA，100-5000可设；
堵转保护：倍数设定1-9倍可设；
启动超时保护：启动延时时间设定1-255S可设；
故障复位方式：手动复位设定为“0”，当设为1-120S可设时为自动复位；
20mA对应电流：设置20mA满位对应电流值输出；
通讯地址：本装置网络通讯标识1-255号可设；
启动方式：直接启动、星三角启动、正反启动、旁路启动、降压启动可设；
继电器转换时间：可编程继电器方式。
四、保护特性
过载控制保护:当电动机超负载运行时,控制保护器根据电动机热容量(Q)的跟踪计算热过载电流.在热过载保护计算中充分考虑了电动机转子和定子的温升,同时考虑了三相不平衡对电动机发热的影响.当电流增大到控制保护值时,给于报警或停车工作;
欠载(流)保护:当流过被保护的电流小于整定值时,达到动作设定报警时,给于报警或停机工作.可关闭功能;
堵转保护:防止电动机出现严重运转堵塞或电动机超负荷运行而电流达到整定电流倍数时,保护装置发出报警或停止信号;
三相电流不平衡保护:当流过被保护的三相电流根据最小线电流和最大线电流的比值达到或超过整定值时发出报警或断开控制保护点;
断相保护:当三相电流中任意一相没有电流比值大于不平衡角度值时定义为断相故障动作跳闸或报警;
过压保护:保护装置监测三相电压值,如有电动机最大线电压高于整定门限达到时间给于保护动作跳闸或报警动作;
欠压保护:保护装置监测三相电压值,如有电动机最小线电压低于整定门限达到时间给于保护动作跳闸或报警动作;
漏电(接地)保护:通过外接零序电流互感器测量,当被保护的电动机相线对保护导体(PE)或中性保护导体(PEN)短路电流大小来是否启动漏电故障保护功能,当大于设定漏电值时保护装置发出动作或报警动作;
晃电保护:本保护装置连续监测电动机的供电电压,当系统电压瞬间跌落后又恢复时,电动机可以重新启动;
启动超时保护:控制保护装置可检测启动延时时间,当启动时间延时结束后三相电流还大于额定电流设定值1.2倍时则为启动超时保护动作跳闸;
逆序保护:当保护装置监测到三相电压相序不正确,停止不能启动电动机;
外部故障保护:当保护装置查测到外部开关量输入信号于装置预设的开关量输入状态不一致时,装置不能启动.
06
10
2019
电动机保护装置 电机保护器 电动机保护器 电动机保护装置于
来源:[浙江格瑶电子科技有限公司]
联系人：陈先生
手机：13858776868
电话：0577-59921168
传真：0577-59921167
QQ：1443968281
Email：cngydz@163.com
地址：浙江省温州市苍南县浙江省苍南县灵溪镇山海大道428号
品牌：格瑶电子
价格：660.00
元/台
供应地：浙江省温州市
产品型号：GY600
