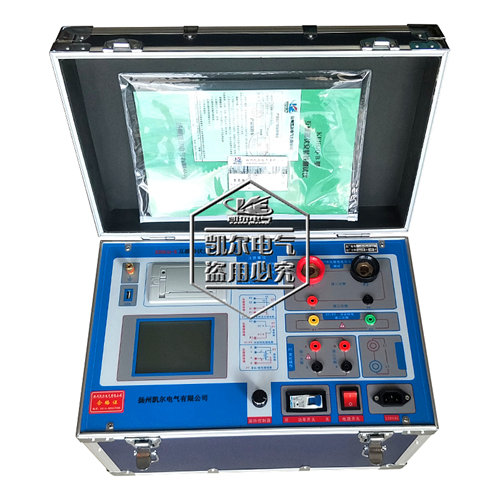

产品实拍图片：
注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。
公司主要产品：系列直流高压发生器、系列变压器直流电阻测试仪、系列回路电阻测试仪、系列互感器特性综合测试仪、系列串（并）联变频谐振高压试验装置、系列（交直流）高压试验变压器、系列继电保护测试仪（系统）、系列安全工具力学性能试验机、系列蓄电池综合测试仪、系列绝缘靴（手套）耐压试验车、雷电计数器校验仪、系列大电流发生器、变压器变比测试仪、变压器特性综合测试台、系列变压器空载短路测试仪、系列绝缘油介电强度测试仪、系列氧化锌避雷器特性测试仪、系列高压核相仪、系列数字高压兆欧表、系列数字接地电阻测试仪、系列高压开关机械特性测试仪、真空度测试仪等系列电力测试仪器。
06
23
2024
互感器伏安特性测试仪 互感器特性测试仪
来源:[扬州凯尔电气有限公司]
联系人：费先生
手机：18952543435
电话：0514-88557066
传真：0514-88557066
QQ：494022983
Email：yzkedq@163.com
地址：江苏省扬州市宝应县柳堡工业集中区范柳路55号
品牌：凯尔
价格：6800.00
元/台
供应地：江苏省扬州市
产品型号：KEHGQ-B型
KEHGQ-B型互感器伏安特性测试仪
一、设计用途
KEHGQ-B型互感器伏安特性测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二、参考标准
GB 1207-2006、GB 1208-2006
三、主要特征
● 支持检测：CT 和 PT
● 满足 GB1207、GB1208等规程要求；
● 无需外接其它辅助设备，单机即可完成所有检测项目；
● 自带微型快速打印机、可直接现场打印测试结果；
● 采用智能控制器，操作简单；
● 大屏幕液晶，图形化显示接口；
● 按规程自动给出CT/PT（励磁）拐点值；
● 自动给出5％和10％误差曲线；
● 可保存3000组测试资料，掉电后不丢失；
● 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告；
● 小巧轻便≤22Kg，非常利于现场测试。
四．测试仪主要测试功能：
CT
PT
伏安特性（励磁特性）曲线
伏安特性（励磁特性）曲线
自动给出拐点值
自动给出拐点值
自动给出5％和10％的误差曲线
变比测量
变比测量
极性判断
极性判断
交流耐压测试
一次通流测试
铁心退磁
交流耐压测试
铁心退磁
五. 测试仪主要技术参数：
项 目
参 数
工作电源
AC220V±10％ 、50Hz
设备输出
0～1000V（20A峰值）
注：0～5A为真实值，大于5A～20A为计算值
大电流输出
0～600A
励磁测量精度
≤1.0％（0.5％*读数+0.5％*量程）
CT
变比测量
范围
≤3000A/1A(15000A/5A)
精度
≤0.5％
PT
变比测量
范围
≤500KV
精度
≤0.5％
工作环境
温度：－10℃ ～ 40℃，湿度：≤90％
尺寸、重量
尺寸：410mm × 260mm × 340mm ，
重量：≤25Kg
