DH1718系列手动基础型直流电源

DH1718系列手动基础型直流电源

1) 通道1电压表2) 通道1电流表3) 通道2电压表4) 通道2电流表5) 通道2 CV/CC指示灯6) 通道2 ON/OFF键7) 通道2电流旋钮8) 通道2电压旋钮9) 通道2输出接线端子10) 串联跟踪键11) 通道1输出接线端子12) 电源开关13) 通道1电流旋钮14) 通道1电压旋钮15) 通道1 ON/OFF键16) 通道1 CV/CC指示灯

DH1718系列手动基础型直流电源

输出电压检查

接下来的步骤可验证电源在不带负载时的基本电压功能。

（1）输出空载，打开电源；

（2）调节电源电流值（≥0.1A）；

（3）使电源输出开启。按下“ON/OFF”功能按键，“ON/OFF”功能键指示灯点亮，“CV/CC”指示灯点亮，显示为绿色；

（4）旋转电压旋钮，查看电压表显示是否正确响应操作。顺时针旋转输出电压增大，逆时针旋转输出电压减小；

（5）确保电源电压能够从0V调节到最da输出电压。

输出电流检查

输出电流检查可验证电源在输出短路时的基本电流功能。

（1）打开电源。

（2）使电源输出关闭，确保电源输出为OFF状态，“ON/OFF”功能键指示灯熄灭。

（3）在电源的输出正负端连接一根绝缘导线，使用的导线应可以承受电源最da输出电流。

（4）旋转电压旋钮，使电压表显示（1V）。

（5）使电源输出开启。按下“ON/OFF”功能按键，“ON/OFF”功能键指示灯点亮，“CV/CC”指示灯点亮，显示为红色。

（6）旋转电流旋钮，检查电压显示的电压值是否接近为0V，电流表显示的电流值是否接近为设置的电流值。

（7）确保电源电流能够从0A调节到其量程范围内的最da电流值。

（8）使电源输出关闭并取下短路导线。

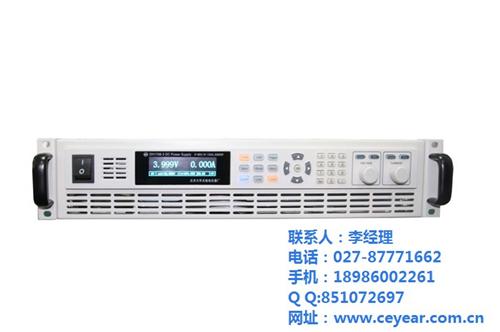

DH1798型可编程恒功率直流电源

 输出电压检查

接下来的步骤可验证电源在不带负载时的基本电压功能。

（1）输出空载，打开电源。

（2）设置不同的输出电压值、电流值（≥0.1A）。

（3）使电源输出开启，按下ON/OFF功能按键。

（4）检查OLED屏上显示的电压值是否接近为设置电压值。

 输出电流检查

输出电流检查可验证电源在输出短路时的基本电流功能。

（1）在电源的输出正负端连接一根绝缘导线，使用的导线应可以承受电源输出电流。

（2）打开电源。

（3）设置电源电压值（1V），设置不同的电流值。

（4）使电源输出开启，按下ON/OFF功能按键。

（5）检查OLED上显示的电压值是否接近为0V，电流值是否接近为设置的电流值。

（6）使电源输出关闭，取下短路导线。
