DH1718系列手动基础型直流电源

DH1718系列手动基础型直流电源

1) 通道1电压表2) 通道1电流表3) 通道2电压表4) 通道2电流表5) 通道2 CV/CC指示灯6) 通道2 ON/OFF键7) 通道2电流旋钮8) 通道2电压旋钮9) 通道2输出接线端子10) 串联跟踪键11) 通道1输出接线端子12) 电源开关13) 通道1电流旋钮14) 通道1电压旋钮15) 通道1 ON/OFF键16) 通道1 CV/CC指示灯

企业简介

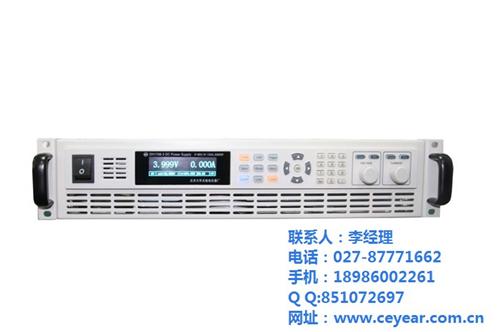

DH1799B型可编程恒功率直流电源

故障排除

用下面的方法检查在接通电源时可能出现的故障。

1. 仪器无法开机

（1）检查电源线是否正确连接。

（2）检查供电电源插座是否有220V交流电。

（3）检查电源开关是否已打开。

（4）检查保险丝的规格是否正确及是否完好。检查及更换保险丝的方法详见3.1.1。

2. 空载电压无输出

（1）检查预置电压值是否为0.000V。

（2）远端测量端子是否正确接线。

（3）电流预置值是否≥0.1。

DH1718系列手动基础型直流电源

后面板中间为电源的出风口，右侧上方为AC220V插座，下方为保险丝规格标注。

①　AC220V插座

电源输入插座，请接交流220V电压。插座下半部分是保险丝座，若要更换保险丝请用一字螺丝起子将其取出，按②位置标注的保险丝规格更换保险丝。

②　保险丝规格标注

保险丝规格标注标示出本台电源应使用的额定保险丝规格。在更换保险丝时请严格按照标注的规格更换，更换方法详见2.4。

③　电源出风口

由于电源为强制风冷，确保出风口与进风口通畅，不要用物体挡住进、出风口，否则可能使电源内部温度过高，进而导致电源的损坏。
