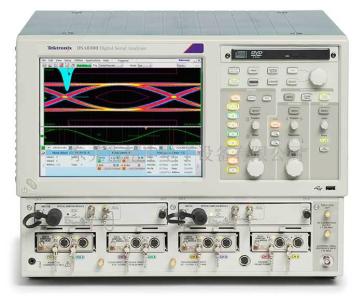

DSA8300采样示波器

   本公司长期回收销售：万用表 示波器 网络分析仪 频谱分析仪 信号发生器 LCR测试仪 电桥 电源 综合测试仪 GPIB卡 等世界著名品牌产品。

回收专线：13763155364 陈先生  欢迎来电 加Q咨询！

DSA8300采样示波器

型号             DSA8300

模拟带宽      DC - 80 GHz

采样率          最大300 kS/s

记录长度      50 点 - 16,000 点（IConnect? 为 1M 点，80SJNB 为 10M 点）

模拟通道    取决于使用的采样模块，最多8条通道

DSA8300 是一款先进的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供最高的保真测量和分析功能。

关键性能指标

*超低时基抖动：

*在同时采集的最多 8 条通道上，典型值为 425 fs

*使用 82A04B 相位参考模块时，在最多 6 条通道上 <100 fs

*最佳的垂直分辨率 – 16 位模数转换器

*电接口分辨率： <20 μV LSB（适用于 1 V 全量程）

*光接口分辨率从 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 ?W

*>80 GHz 的光接口带宽

*电接口带宽 >70 GHz

*为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量功能

*80 多种行业标准模板，自动进行模板测试

主要功能

*通过当前采样模块系列，DSA8300 支持同时采集最多 8 个信号

*多种光接口、电接口和附件模块，满足您的特定测试要求

*光接口模块

*全面集成光接口模块，支持 155 Mb/s 至 100 Gb/s 的所有标准光接口数据速率

*经过认证的光接口参考接收机，支持标准规定必须进行的一致性测试指定的要求

*>80 GHz 的光接口带宽

*光接口采样模块提供了高光学灵敏度、低噪声及宽动态范围，可以准确地测试和检定短程到远程光接口通信标准

*经过全面校准的时钟恢复解决方案 – 不需要手动校准数据捡拾损耗

*经过校准的消光比测量，在采用这一出厂校准选项模块时，系统间消光比测量可靠性 <0.5 dB

电接口模块

*超低噪声电接口采样器（20 Ghz 时为 280 μV，60 Ghz 时为 450 μV，典型值）

*可以选择带宽1允许用户用采样器带宽和噪声换取最优的数据采集性能

*远程采样器2或紧凑的采样扩展模块电缆，采样器可以放在被测器件附近，使信号劣化达到最小

*世界上性能最高的集成 TDR（10 ps 典型阶跃上升时间），高效检定阻抗不连续点，高动态范围，执行高达 50 Ghz 的 S 参数测量

分析

*为 NRZ、RZ 和脉冲信号类型提供了一套完整的超过 120 种自动测量功能

*80 多种行业标准模板，自动进行模板测试。 新模板可以导入到 DSA8300 中，支持新出现?的标准。 此外，用户可以为自动模板测试定义自己的模板

*垂直直方图和水平直方图，对波形进行统计分析

*垂直光标、水平光标和波形光标(带测量数据)

*通过 80SJNB 基本和高级应用软件选项提供抖动、噪声、BER 和串行数据链路分析

*通过 IConnect  应用软件选项提供高级 TDR 分析、S 参数测量、仿真模型提取和串行链 仿真功能

*高测试吞吐量

*每条通道高达 300 kS/s 的采样采集速率

*高效编程接口（IEEE-488、以太网或本地处理器接入）实现高测试吞吐量

应用

设计/检验电信和数据通信器件和系统

ITU/ANSI/IEEE/SONET/SDH 制造/一致性测试

高性能真正差分 TDR 测量

串行数据应用阻抗检定和网络分析，包括 S 参数

高级抖动、噪声和 BER 分析

通道和眼图仿真及基于测量的 SPICE 模型
