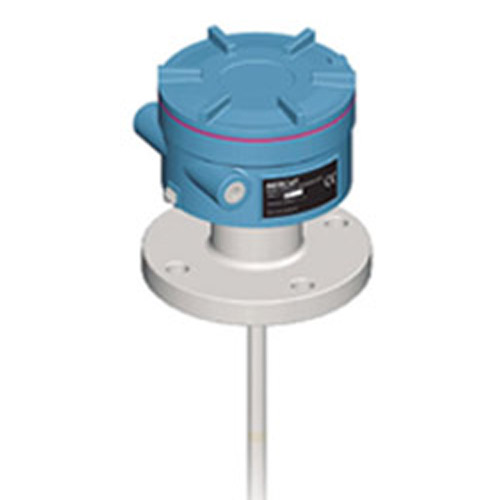

UYZ－50系列电容物位计适用于工业生产过程中各种贮槽、容器内导电、非导电介质液位、粉状料料位的连续测量和指示。

仪表的输出电流0～10mA可以接电流表或DDZ－Ⅱ型显示控制仪表，回路中任何一点不得接地，否则必须配用隔离器以便与计算机输入端相匹配。

精度：非防爆型±1％

防爆型±1.5％

测量范围：0.5，1.0，1.5，2.0，2.5，3.0m（UYZ－561B型的测量范围可为3.0，4.0，6.0，10m四档）。

负载电阻：1.5kΩ

输出信号：0～10mADC

供电电源：220VAC（+10%/-15%）50Hz

介质压力：2.5Mpa

工作环境：传感器温度－40～＋85℃，相对湿度10～95%

显示仪表温度0～45℃，相对湿度10～90%

高低位报警定点误差：±2.5％

高低位报警设定点范围：0～100%全量程内任意给定

高低位报警触点容量：220VAC 3A

防爆型选用防爆栅型号：DFA－3100型检测端齐纳安全栅

防爆型仪表防爆等级：iaⅡCT6

型号表示

UYZ－5 □ □ □ □

UYZ-50002系列电容物位计电路板采用SMT技术，应用SMD表面贴装元器件，具有技术先进，质量稳定。仪表运用电容测量技术测量物位，并且具有本质安全防爆性能的二线制仪表，要求防爆时，仪表与隔离安全栅配套使用，仪表为液体、粉料和粒料测量提供了可靠的方法，仪表不适用于粘滞导电介质。

一个高频振荡信号交替接通一个稳定的参考电容和探测电极。电极电容随电极周围物料的高度而改变，这一电容变化改变振荡频率，频率变化量正比于物料的高度。这种频率变化量产生的电压，并且转换成4～20mA电流输出信号。

技术参数

电    源：24VDC±5％

输出信号：4～20mADC

负载电阻：0～500Ω

输出阻尼：0或3S（利用跨接器“J7”选择）

校准：零位和满量程

满量程电容迁移量：A：30～180pF；B：70～2400pF

测量范围：0.5，1.0，1.5，2.0，2.5，3.0m

防爆标志：iaⅡBT4～6

UYZ-5 □ □ □ □  2
