联网刷卡说明书

多用户联网说明书

一、 系统安装

1、 将安装光盘放入电脑光驱，双击光盘上的安装程序，按照操作步骤提示进行安装。

2、 继续执行“下一步”操作，系统会默认安装在D盘。

3、 打开系统会提示【注册】的界面（联系卖给你表的业务员或厂家）

4、 登录多用户预付费管理系统（初始密码为空，可直接登录）

多用户预付费系统主界面

5、 定义卡器

在【基础数据】先定义卡器，点【增加】填写后保存。（注：如果使用卡器的则定义，没卡器的可不用定义）

6、 在【基础数据】菜栏中【设置数据采集器所连串口】输入表号、户号、选择串口，点【测试】，测试成功则可保存。

二、主要参数设置

1、 设置小区名称

点击系统界面上方的”小区”图标，弹出对话框，点击对话框左下角的“增加”按键，输入小区名称，点击“保存”即可完成小区名称设置。

2、 定义楼号

点击楼号图标，点击“增加”输入楼号后，点击“保存”即可。（参照小区名称设置）

3、 定义电价

点击“电价”图标，然后点击“增加”，输入用户类型和电价，点击保存。

总体来说，为了实现更多功能，智能采集、智能用电终端设备、高速通信技术、多用户电表的可靠性预测与验证技术，成为多用户电表行业当前的几个研究热点。智能用电终端设备领域的研究，重点创新多用户电表的双向互动方式，比如进行将多用户电表和手机App实现双向互动与验证、支持61850规约的数字化多用户电表、支持各种现场总线技术的多用户电表、IEC61000-4-30A级电能质量分析技术在智能终端中的应用等。

　　其中，多用户电表的可靠性预测与验证技术是从多用户电表的可靠性现状和失效机理入手，从方案设计、元器件采购、应力筛选、可靠性试验验证等各个环节，实践多用户电表可靠性的预测与验证。

　　当前的分布式电源、特高压与微网、充电桩、四表集抄等热点领域，都需要相关的多用户电表技术支持。随着社会经济发展水平的提升、科学技术的不断进步，电力市场对多用户电表市场提出了更多新需求。

　　因此，多用户电表未来的发展需要在贴近智能电网用户侧需求，增加对国际上相对成熟的标准化成果的引用，增强产品的国际竞争力等方面做重点突破。其中，尤其需要对智能工业用电、智能建筑用电、智能商业用电、智能居民用电等各种细分市场都能提供更专业、更经济的智能用电产品及系统解决方案。

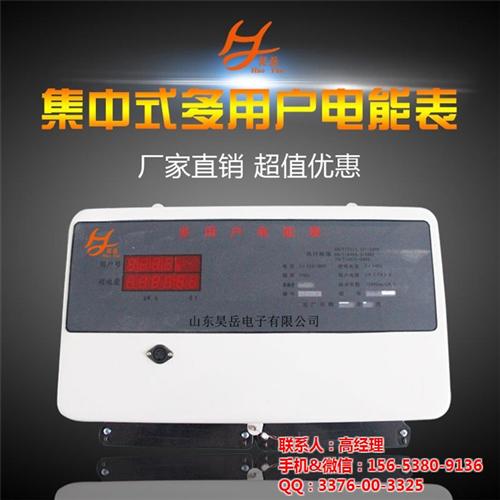

DDSH1999多用户电表-集中式多用户电表使用说明书

1  结构DDSH1999型集中式多用户电表主要由单片机系统、每户电能计量单元、输出三个部分组成。2  原理2.1 每户计量单元主要由电压、电流采样和专用电能表芯片（如BL0932B、 ADE7755等）构成。它的任务是完成每个用户的用电量累积、存储，并同时将电量转换成相应的脉冲分别输出或送入单片机处理。户电能计量单元，集中安装在一个印刷电路板上，其面积比一个纸烟盒还小，每户一块，每户单独计量，互不影响。2.2 单片机系统它是一个智能数据采集处理和控制单元。整个系统安装在一个见方约 200*80mm2 的印刷电路板上。它的任务是接收并存储各用户电量，经处理后控制公用显示器，定时、轮流显示各户用（或剩余）电量，控制对外通信，完成抄表或远控等工作。2.3 输出部分主要包括公用显示器和对外通信、控制接口等。公用显示器轮流显示每 户户号和电量，可24小时连续工作，用户随时可查看各自的用量情况。不难看出，上述集中式多用户电能表是集电子技术、计算机技术和通信技术相结合的高科技产品。它具有体积小、可容户数多（一块24户集中式多用户电能表其面积约为用单表简单集中安装的1/3），同时又具有'一户一表'的功能。 值得提及的是，目前市场上还有一种类型的集中式多用户电子式电能表，其采样是每户分 别进行，但每一户的用电量计算则由同一个芯片或单片机系统来完成。这类表无论从结构上还 是从原理上来看，都不具备'一户一表'的功能。再一个问题是，每一户的用电能量计算都由同 一的部件去完成，即每一户的用电量计算都要排队循环等待。这势必要造成用电计量的误差， 户数越多，误差越大。3  技术特点l 集成化程度高，体积小、功耗低、精度高仅为同户感应数的5%。电表采用国际先进的专用超大规模集成电路及SMT工艺制造；

l 液晶显示，可控背光，能显示用户户号、累计电量、剩余电量、透支电量、电压、电流、功率、电价、故障、拉闸、通讯、时间等信息；

l 电表通讯电路采用防雷电路，信号采用光电隔离，通讯电路与电表其他电路进行分离处理，可程度减轻累积对电表的伤害；

l 电表采用进口多功能、多资源、集成程度更高、运行速度更快的计量、检测和控制芯片（工业级），模块化结构设计。抗干扰能力更强；

l 电能信号采集模块接口采用电脑专用接口，经过特殊处理，信号传输可靠；

l 电表内部采用多CPU结构，一个主管计量，一个主管通讯、显示和指示，一个负责检测状态，多CPU相互独立工作，互不影响；

l 内部强电与弱电采用镀锌屏蔽板隔离，可减轻强电对弱电信号的干扰；

l 内部电源采用三相供电，具有电源缺相指示功能，电源缺相，电表正常工作；

l 电表进出线端采用专用及接线端子，电流承载能力强，便于现场施工；

l 可同时计量与检测36户（单相）或12户（三相）及36个回路以下单三任意组合；

l 单相用户断电指示，三相用户缺相断电保护且指示（控制型）；

l 数据安全：电表各种数据参数采用加密算法，保证数据安全；4  设备尺寸一览表型号户型外形尺寸定位尺寸C尺寸KD-BASA1 6D-18D(2S-6S)订制订制订制KD-BASA119D-24D(7S-8S)订制订制订制KD-BASA125D-30D(9S-10S)订制订制订制KD-BASA131D-36D(33S-12S)订制订制订制5 详细参数※额定电压：3×220/380V；

※工作电压范围：AC180～260V；

※标定电流：15（60）A;

※脉冲常数: 900imp/kwh;

※准确度等级：1.0级;

※售电精度：0.01度;

※计量分度: 0.1度;

※数据保护: 断电后数据保留>10年。6管理方式※网络方式：485总线网络、局域网网络、无线网络、网络、GPRS网络、光缆等传输网络，由计算机管理。

※射频卡方式：通过液晶可视查询终端及射频卡，实现对用户用电管理。

7  企业介绍山东昊岳电子有限公司依托于高校技术和人才优势，专业从事能源安全使用领域、能源计量领域及节能领域的产品研究、开发与制造。

　　公司鼓励创新，强调现代化管理，公司核心管理团队由职业经理人和技术精英组成，他们具备丰富的企业运营经验，掌握着先进的理论知识和现场服务经验，对能源安全使用领域、能源计量领域及节能领域产品的发展和市场趋势具有前瞻性的认识，也为广发伟业的快速发展奠定了良好和坚实的基础，市场占有率逐年增加。我们秉承“技术，科学为本，卓越诚信，以实力打造品牌的先进理念” 为客户及合作伙伴提供优质的产品和服务而不懈努力，同时建立了广泛的客户基础和良好的行业信誉，实现合作共赢。公司的经济效益稳步增长，并在北京、上海、天津、河北、浙江、江苏、福建等地设立分公司，2012年占地100多亩，建筑面积4万多平方米的现代化生产基地的投入运行，极大的提升了产品的生产、研发能力。

我们以提供优质产品和完美服务为出发点，以缔造百年企业、铸就百年品牌为最终目标，始终专注并不断开拓能源安全使用管理、能源计量管理及节能管理智能化发展的新领域！真诚期待着与国内外新老客户的交流与合作！

8典型回路。
