接线正确仪表在运行时，仪表上排数码管显示的温度与实际测量的温度相差40度~70度。甚至相差更大，说明仪表的分度号与热电偶的分度号搞错。按热电偶分度号B、S、K、E等热电偶的温度与毫伏（MV）值的对应关系来看，同样温度的情况下，产生的毫伏值（MV）B分度号小，S分度号次小，K分度号较大，E分度号最，按照此原理来判别。

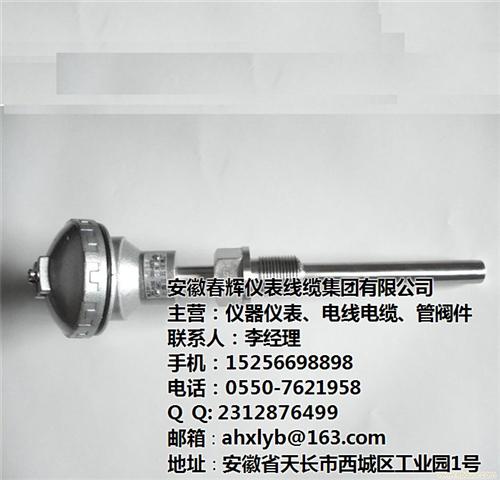

从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度。测温条件热电偶高清图片是一种感温元件，是一种一次仪表，热电偶直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电产生，产生热电动势，温度差越大，电流就会越大。

把有故障的热电偶从仪表上拆下来，用万用表放在测量欧姆（R）*1档，热电偶（图11）用万用表两表棒去测热电偶两端，若万用表上显示的电阻值很大，说明热电偶内部连接开路，更换同类型热电偶。否则有一定阻值，说明仪表输入端有问题，应更换仪表。4）按照仪表接线图接线正确，若仪表通电后，仪表上排数码管显示有负值等现象，说明接入仪表的热电偶“+”与“—”接错而造成的。只要重新调换一下即可。
