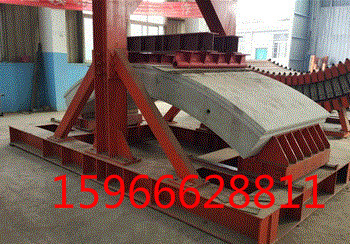

一、产品简介

管片抗弯试验设备满足《GB/T22082-2008预制混凝土衬砌管片》标准要求，主要用于对地铁隧道预制混凝土衬砌管片进行抗弯性能测试。

设备采用电液伺服自动控制技术，专业性好、自动化程度高。通过更换附具，也可用于其他金属材料和非金属材料的抗压、抗弯及抗折等试验。

二、主要技术参数

1)  管片抗弯试验设备max试验力：1000kN;

2)  试验力测量范围：2%~100%FS，全程不分档；示值精度：±1%；

3)  位移测量范围：0~200mm；分辨率：0.01mm；

4)  试验速度：0.5mm/min-100mm/min；满载**试验速度：50mm/min;

5)  试验附具：分配梁：约1800mm×500mm×400mm；

         支  辊：约1800mm×240mm×350mm；

          支撑小车：约1800mm×800mm×400mm；

6)  可调整试验空间（带附具与小车后）：1200mm；

7)  主机下部平台长度：6000mm;

8)  管片抗弯试验设备立柱间净间距：2000mm

9)  活塞行程： 200mm；

10) 主机外形尺寸：约2350mm×6000mm×2580mm；

11)  控制柜外形尺寸：1150mm×665mm×860mm；

12)  泵站：7L/min,26MPa,4kW，三相，AC380V，自带风冷器

13) 管片抗弯试验设备控制系统：全数字电液伺服控制：可进行等速试验力、等速位移、试验力保持、位移保持等试验。

14） 加荷方法：采用液压油缸分配梁系统加荷，加荷点标距1130mm，加载油缸的加载值通过试验机专用测试系统及软件实时显示监控。
