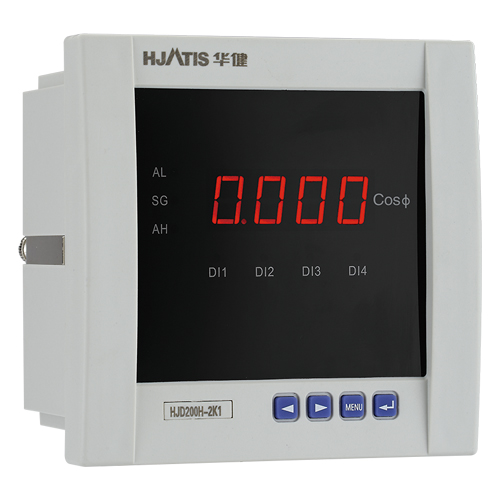

多功能复费率电力仪表是电力质量监测的理想设备。能对电网中的电流、电压、功率、电能、频率、功率因数等电参数进行测量，完善的电能计量功能，8时段4费率.带2路电能脉冲输出和485通讯。LCD液晶显示方式。还有多种扩展功能可供选择：4路开关量输入；4路开关量输出 ；4路变送量输出。可实现本地和远程的开关信号监测和控制功能。具有安装方便，接线简单，维护便利，工程量小现场可编程设置输入参数等特点，并且能够完成也夜界不同PLC，工控计算机的组网通信。

产品特点:

◆  测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能峰、尖、平、谷四种费率计量、显示

◆  计量：正反向有功电能，感性容性无功电能

◆  显示：三排LED数码管切换显示，可视度高。STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示

◆  通讯：RS485通讯，MODBUS-RTU协议

◆  输出：2路电能脉冲输出

◆  输入：4路开关量输入（非标可订制）

◆  扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

◆  用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

技术指标:性能参数

输入信号测量显示网络三相三线、三相四线

电压额定值AC 100V、400V(订货时请说明)过负荷持续：1.2倍    瞬时：10倍/10s功耗<1VA(每相)阻抗>300kΩ精度精度等级0.5

额定值AC 1A、5A(订货时请说明)过负荷持续：1.2倍   瞬时：10倍/10s功耗<0.4VA(每相)阻抗<20mΩ精度RMS测量，精度等级0.5频率40~60Hz，精度0.01Hz功率有功、无功、视在功率，精度0.5%显示可编程、切换、循环(LCD)显示电 能四象限计量有功精度0.5%，无功精度1%电 源工作范围AC/DC  80V~270V

输出可

编程功耗≤5VA数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出模拟量输出4路模拟量变送输出，4～20mA/0～20mA环 境工作环境-20~+55℃储存环境-40~+75℃安 全耐压输入/电源>2kV，输入/输出>2kV，电源/输出>1kV绝缘输入、输出、电源对机壳>100MΩ
