多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯协议。

产品特点:

◆  测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能

◆  计量：正反向有功电能，无功电能

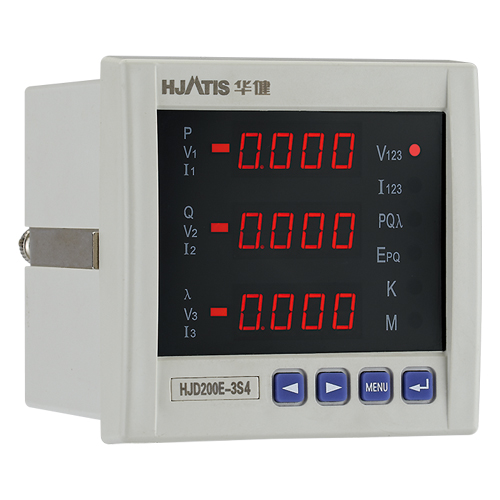

◆  显示：三排LED数码管显示，可视度高。STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示、带背光

◆  通讯：RS485通讯，MODBUS-RTU协议

◆  输出：2路电能脉冲输出

◆  扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

◆  用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

技术指标:性能参数

输入信号测量显示网络三相三线、三相四线

电压额定值AC 100V、400V(订货时请说明)过负荷持续：1.2倍    瞬时：10倍/10s功耗<1VA(每相)阻抗≥500kΩ精度RMS测量，精度等级0.5

电流额定值AC 1A、5A(订货时请说明)过负荷持续：1.2倍   瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率40~60Hz，精度0.01Hz功率有功、视在功率，精度0.5级，无功精度1.5级电能四象限计量，有功精度1.0级，无功精度2.0级显示可编程、切换、循环(LCD)显示电 源工作范围AC220V或者AC/DC 85~270V(高端壳体默认AC/DC通用)功耗≤5VA输 出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦继电器环 境工作环境-40℃~+55℃储存环境-20℃~+75℃安 全耐压输入/电源>2kV，输入/输出>2kV，电源/输出>1kV绝缘输入、输出、电源对机壳>100MΩ
