一、功能用途

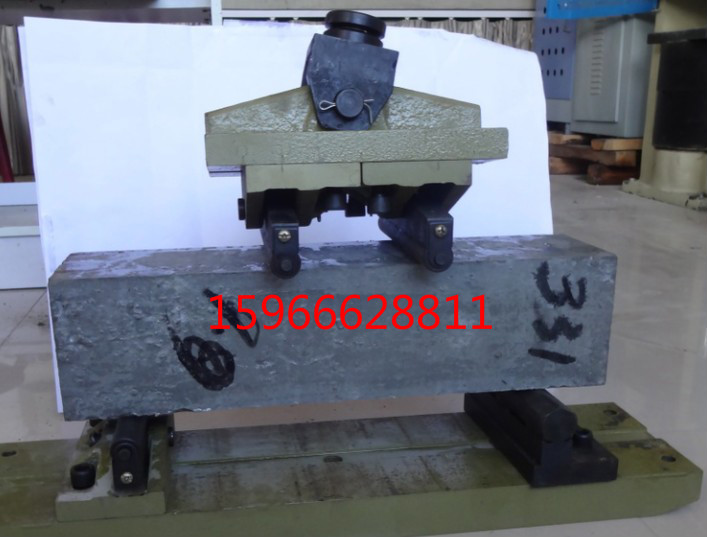

YAW-300型数显式混凝土抗折试验机主要用于建材试件的抗压强度及抗折强度试验，可以针对加砖、瓦、砌块等建筑材料进行强度的测试。

该产品设计依照国家标准，获得质监局专业认可，客户可放心购买！数显式混凝土抗折试验机采用液压加荷，电子测力，具有负荷数字显示、加荷速率显示、负荷最大值保持，以及过载保护和断电数据保持等功能。

适用说明：本试验机设计合理，操作简单，设备耐用！特别适合建筑公地，建材厂、质量检测中心、水泥搅拌站、或教育教学使用

二、技术参数1

1、型号：YAW-300数显式混凝土抗折试验机

2、最大试验力：300kN

3、试验力示值相对误差：≤±1%

4、液压泵额定压力：25MPa

5、承压板尺寸：φ155mm

三、技术参数2

1、上下压板间最大间距：230mm

2、活塞直径和最大行程：φ125mm×80mm

3、电动机功率：三相0.75kW

4、外型尺寸（长×宽×高）：850×620×1340mm

5、净重：数显式混凝土抗折试验机约280Kg

三、结构原理说明

 1、数显式混凝土抗折试验机液压系统

油箱内的油经过过滤油网被吸入油泵后，经油泵的输油管送到送油阀内，当送油手轮关闭时，由于油压作用而将活塞推开，油从回油管流回油箱，当送油手轮打开时，则油液经由油管进入工作油缸内，再通过压力油管经过回油阀体流回油箱。

2、数显式混凝土抗折试验机控制系统

本机采用液压加荷，电子测力，具有负荷数字显示、加荷速率显示、负荷最大值保持，以及过载保护和断电数据保持等功能。

3、数显式混凝土抗折试验机安全保护装置

当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
