抗弯试验方法

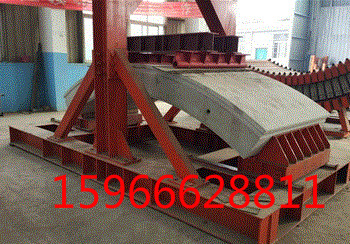

1、预制构件管片抗弯抗拔试验机抗弯性能检验装置应符合下列规定：

加载反力装置所能提供的反力不得小于最大试验荷载的1.2倍；

支撑混凝土管片两端的活动小车车轮应能沿地面轨道滚动；

宜采用油压千斤顶进行加载、卸载；

施加给混凝土管片的抗弯荷载应通过荷载分配梁来实现，加载点取1/3管片跨度；

加压棒的长度应与管片宽度相等。

2预制构件管片抗弯抗拔试验机的安装应符合下列规定：

管片应平稳安放在检验架上，加载点上应垫上厚度不小于20mm的橡胶垫；

管片检验过程中，应布设挠度和水平位移测点（如图）

3混凝土管片抗弯性能检验仪器技术指标应符合表中规定

4混凝土管片抗弯性能检验仪器的选用应符合下列规定：

荷载测量系统可采用荷载测试仪直接测度，也可通过千斤顶油压表测量得到，油压表可采用指针油压或数字压力表；

位移宜采用百分表测量，百分表可为机械百分表或数字百分表；

裂缝宜采用读数显微镜测量

5试验方法

5.1.混凝土管片抗弯性能检验应采用分级加载方式，每级加载值应符合下表的规定：

每级恒载时间不应少于5min，应记录每级荷载值作用下的各测点位移，并施加下一级荷载。

5.2考虑试验设备重量及管片自重，初次加载荷重为30KN，分级加载时每级加载10KN，每级加载完成后持续5min记录压力表读数以及中心点、加荷点和水平位移变量。

5.3当混凝土管片出现裂缝后，应持续荷载10min，并观察混凝土管片裂缝的开展，并应取本级荷载值为开裂荷载实测值。

5.4当加载至设计荷载时，应持续荷载30min，观察混凝土管片裂缝开展，记录最大裂缝宽度，随后卸载，终止检验。

5.5抗弯性能检验的数据处理应符合下列规定：

应绘制中心点位移、荷载点位移、水平点位移与荷载的关系曲线图。

应提供每级荷载作用下裂缝位置，长度和宽度的图表

5.6当出现下列情况之一时，检验失败，应重新检验：

1.位移变量曲线出现异常突变；

2.混凝土管片在加载点出现局部破坏。
