一、产品简介：

钢轨静弯试验机用于铁路焊接用闪光焊接钢轨、铝热焊接钢轨、气压焊接钢轨等进行静弯试验，测试钢轨焊接接头最大承载力、破坏试验力、挠度变形等力学性能。

高速铁路用钢轨、轻型钢轨、重型钢轨、特重型钢轨、特种钢轨等焊接接头最大承载力、破坏试验力、挠度变形等力学性能测试及研究，以及50kg/m钢轨静弯试验，60kg/m钢轨静弯试验。

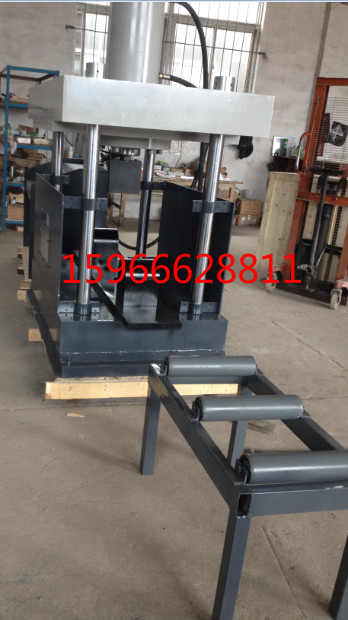

钢轨静弯试验机采用四立柱框架结构，结构更稳定，精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整，具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。

能满足钢轨试验行业或国家标准，是材料生产厂家、铁路部门及相关单位试验室的必备试验设备。

依据标准：

本试验机根据TB/T1632.1-2014钢轨焊接第1部分:通用技术条件TB/T1632.2-2014钢轨焊接第2部分：闪光焊接;

TB/T1632.3-2014钢轨焊接第3部分：铝热焊接;

TB/T1632.4-2014钢轨焊接第4部分：气压焊接;

二、主要技术指标：

试验力测试范围：0-2000KN

钢轨静弯试验机测量精度：±1%

试验测力范围：4%~100%

位移范围：≤170mm

位移测量精度：±1%

加载速度调节范围：可调

加载速率：600N/s～80kN/s；0.7mm/s～1.0mm/s；

计算机自动控制显示

活塞行程：250mm

有效试验长度：1800mm

试件类型：50kg/m，60kg/m钢轨铝热焊焊接接头或伤轨

上支座中心距：1000mm±3mm

上支座圆弧半径：100±0.3mm 硬度：HRC50～55

下压头圆弧半径：300±5mm

下压头宽度：不小于75mm

下压头硬度：HRC50～55

液压系统额定工作压力：≤30MPa

油泵：采用变量柱塞泵

油箱容积：≤60L

过载保护点：超满量程3%

加载方式：液压加载

钢轨静弯试验机控载方式：手动控制

加载介质：68#46#抗磨液压油

使用温度范围：20℃～＋40℃

使用相对湿度：≤80%无结露

电机功率：1.5KW

供电电源：380V

主机尺寸：1750×1750mm×1750mm（长×宽×高）
