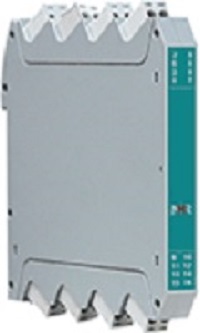

NHR-M22系列温度变送器
单通道、双通道。
二三线制热电阻、热电偶输入。
模拟量输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.2%FS±1字。
可通过PCA手持式中文编程器对17种输入类型、输入输出量程等参数的设置及查看。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mm DIN导轨卡式安装。
概述
将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗**能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
接线图
结构外型图
技术参数
输入
输入信号
二三线制热电阻、热电偶(订货时确定或配置PCA手持式中文编程器自行编程)
输出
输出信号
4-20mA、0-10mA、0-20mA、1-5V、0-5V
输出负载
4-20mA、0-10mA、0-20mA负载电阻RL≤400Ω；1-5V、0-5V负载电阻RL≥250KΩ
电源
电源
DC20-32V
功耗
一进一出功耗：≤1W；进二出、二进二出功耗：≤1.4W
其它参数
绝缘电阻
≥100MΩ（500VDC时）
绝缘强度
1500Vrms (1 min，无火花)
工作温度
-10～50℃(无凝露、无结冰)
相对湿度
25%～85%RH
保存温度
-10～60℃(无凝露、无结冰)
温度漂移
0.0075%FS/℃
安装方式
35mmDIN导轨安装
安装尺寸
13*108*121.2mm(宽*高*深)
传输精度
0.2%FS±1字
最小分辨率
0.1℃
内部冷端补偿温度范围
-10～50℃
冷端补偿精度
±1℃
响应时间
50ms达到最终值的90%
重量
约130克
电磁兼容性
符合GB/T18268工业设备应用要求（IEC
61326-1）
适用现场设备
二三线制热电阻、热电偶传感器
仪表选型
7
8
9
10
11
M2系列温度变送器 NHR-M22
-
□
/
□
-
□
/
□
-
□
位
规格
注释
|
|
|
|
|
|
|
|↓
□
/
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|↓
□
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D
7/8
<输入类型>
输入I/输入II（从列表中选择代码）
代码
类型
X
无输入
00
热电偶B(400～1800℃)
01
热电偶S(0～1600℃)
02
热电偶K(0～1300℃)
03
热电偶E(0～1000℃)
04
热电偶T(-200.0～400.0℃)
05
热电偶J(0～1200℃)
06
热电偶R(0～1600℃)
07
热电偶N(0～1300℃)
08
F2(700～2000℃)
09
热电偶Wre3-25(0～2300℃)
10
热电偶Wre5-26(0～2300℃)
11
热电阻Cu50(-50.0～150.0℃)
12
热电阻Cu53(-50.0～150.0℃)
13
热电阻Cu100(-50.0～150.0℃)
14
热电阻Pt100(-200.0～650.0℃)
15
热电阻BA1(-200.0～600.0℃)
16
热电阻BA2(-200.0～600.0℃)
9/10
<输出类型>
输出I/输出II（从列表中选择代码）
代码
类型
X
无输出
0
4-20mA
1
1-5V
2
0-10mA
3
0-5V
4
0-20mA
11
<电源>
DC20-32V
备注：
1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。
2、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
型号举例：NHR-M22-14/14-0/0-D
温度变送器二进二出，输入信号为：Pt100，输出信号为：4-20mA，供电电源为DC20-32V。（订货时请在选型后标注输入量程范围。）
