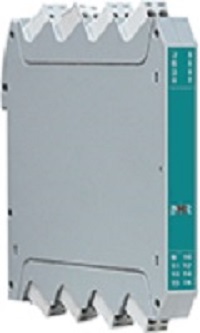

NHR-M21系列电压/电流隔离器
单通道、双通道。
直流电压、电流输入。
模拟量输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.15%FS。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
概述
将直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。

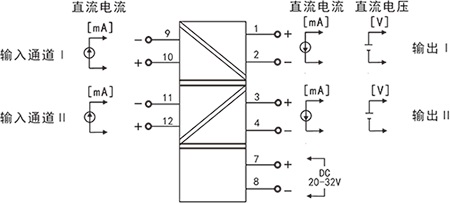

接线图

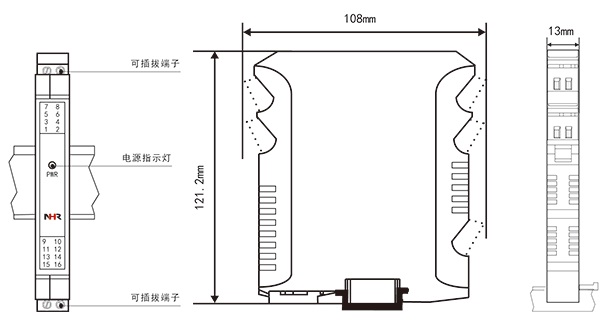

结构外型图
技术参数
输入
输入信号
4-20mA、0-20mA、0-5V、1-5V、0-10V
输入阻抗
电流阻抗≤50Ω，电压阻抗≥250KΩ
最大输入电流
≤30mA/≤10.5V
电流隔离器输出
输出信号
4-20mA，0-20mA，0-5V，1-5V，0-10V
输出负载
4-20mA，0-20mA负载电阻RL≤400Ω
0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ
电压隔离器输出
输出信号
4-20mA、0-20mA、0-5V、1-5V、0-10V
输出负载
4-20mA、0-20mA 负载电阻RL≤400Ω；
0-5V、1-5V 、0-10V 负载电阻RL≥20KΩ
电源
电源
DC20-32V
功耗
单路输出功耗：≤0.8W；双路输出功耗：≤1.0W
其它参数
绝缘电阻
≥100MΩ（500VDC时）
绝缘强度
2000Vrms (1 min，无火花)
工作温度
-10～50℃(无凝露、无结冰)
相对湿度
25%～85%RH
保存温度
-10～60℃(无凝露、无结冰)
温度漂移
0.0075%FS/℃
安装方式
35mmDIN导轨安装
安装尺寸
13*108*121.2mm(宽*高*深)
传输精度（20℃）
0.15%FS
响应时间
≤2ms
重量
约130克
电磁兼容性
符合GB/T18268工业设备应用要求（IEC
61326-1）
适用现场设备
直流电压/电流源
仪表选型
7
8
9
10
11
M2系列电压/电流隔离器NHR-M21
-
□
/
□
-
□
/
□
-
□
位
规格
注释
|
|
|
↓
/
|
|
|
↓
|
|
|
|
|
|
↓
/
|
|
|
|
|
|
|
↓
7/8
<输入>
通道I/通道II(从列表中选择代码)
代码
类型
25
0-20mA
27
4-20mA
28
0-5V
29
1-5V
31
0-10V
X
通道II无输入时选择
9/10
<输出>
通道I/通道II(从列表中选择代码)
代码
类型
X
无输出
0
4-20mA
1
1-5V
3
0-5V
4
0-20mA
5
0-10V
12
<电源>
DC20-32V
备注：
(输入/输出/电源之间)
(输入/输出/电源之间)
|
|
|
□
|
|
|
□
|
|
|
|
|
|
□
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
D
输入信号类型只能转换成同比例的输出信号类型。例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V。
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：NHR-M21-27/27-0/0-D
电流隔离器二进二出，输入信号为：4-20mA，输出信号为：4-20mA，供电电源为DC20-32V。
