汽轮机真空严密性下降的原因分析及处理方法

概述

对于凝汽式汽轮机组，需要在汽轮机的汽缸内和凝汽器中建立一定的真空，正常运行时也需要不断的将由不同途径漏入的不凝结气体从汽轮机及凝汽器中抽出。真空系统就是用来建立和维持汽轮机组的低背压和凝汽器的真空。同时汽轮机凝汽器真空是衡量机组经济性的重要指标，凝汽器真空过高或过低，不仅对影响汽轮机的效率，而且也会影响汽轮机的安全，一般的大型汽轮发电机组都设有凝汽器真空低跳闸保护，因此，在热力发电厂中是一个受到高度重视的指标。研究这个课题，对于提高汽轮发电机组的经济性具有积极的影响。

凝汽器漏入空气是热力发电厂中最常见的也是最头疼的问题之一。凝汽器漏入空气，由于空气不凝结，是热的不良导体，使凝汽器换热效果大大降低，从而降低了机组的经济性。由于连接到凝汽器的管道、加热器很多以及凝汽器表面很大，整个凝汽器及其系统漏入空气的几率很大。因此，其漏点查找起来也相当困难，如黄岛发电厂#6机组凝汽器真空偏低，成立了查真空突击队，在6月份的高温环境中详又细检查了数日，但收效不大。

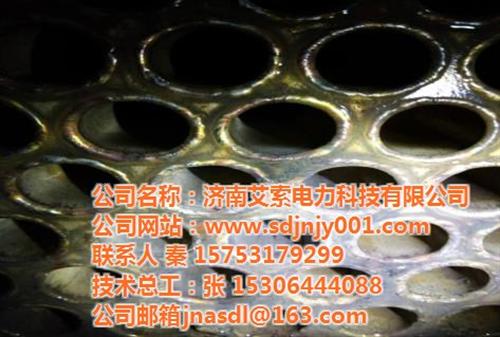

查漏工程师在现场进行检测和查找漏点！！！

总的来讲，能够漏入空气的部位主要有以下几个方面：

1凝汽器外壳

2　高、低压加热器的事故疏水管道及阀门、法兰

3　高加事故疏水扩容器

4　低压加热器外壳

5　低压加热器汽侧疏放水管道及阀门、法兰

6　低压加热器汽侧启动排汽管道及阀门、法兰

7　低压加热器汽侧水位计

8　有关系统至凝汽器的各个水封

9　凝汽器抽空气管道及阀门、法兰

10　凝汽器真空破坏门及管道、法兰

11　汽轮机低压缸及结合面、低压缸上部安全膜

12　凝结水收集箱及其管道及阀门、法兰

13　凝汽器放水门及其管道、法兰

14　备用凝结水泵及其连接的管道、法兰、阀门、盘根、滤网

15　给水泵汽轮机排汽管道及其阀门、法兰

16　凝汽器补水箱、补水管道及其阀门、法兰

2017年大唐黄岛电厂委托济南艾索电力科技有限公司对#6机组真空系统进行查漏，经过三天的查漏，在汽轮机轴封结合面出发现三处漏点，人孔门找到数处漏点，经过封堵，真空严密性达到优l秀。

汽轮机真空严密性下降的原因分析及处理方法

汽轮机凝汽器运行中真空下降的原因分析

影响汽轮机凝汽器真空的因素有很多很多，因为与真空有关的系统、设备众多。从大的方面来讲主要有机组负荷的影响、凝汽器漏入空气的影响、高、低压加热器疏水的影响、小机漏入空气的影响、各高压蒸汽疏水的影响、循环水流量及温度的影响、凝汽器真空泵出力的影响、低压轴封压力的影响、凝汽器水位及凝汽器铜管冷却效果的影响、进入凝汽器的各个水封的影响等等，下面就上述主要原因加以分析讨论。
