D530/7DD、D530/7DDK差压控制器

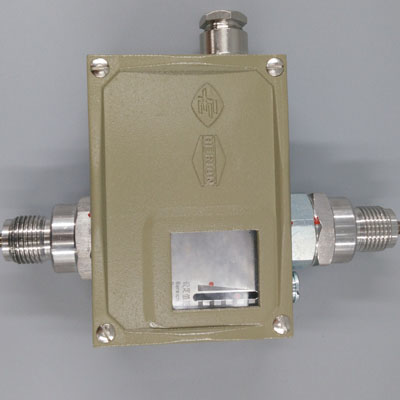

D530/7DD防爆型差压控制器
单刀双掷微动开关作用过程：
接线端1-3：差压力上升至上切换值时接通。
接线端1-2：差压力上升至上切换值时断开。
产品简介：
控制器采用波纹管式的传感器。可用于腐蚀性的气体和液体介质。控制器的设定值可调，调节范围0.02……3 Mpa，其工作压力范围0.05……6.3 Mpa。
特点
可用于腐蚀性介质
主要技术性能：
普通型
防爆型
工作粘度
<1*10-3m2/s
<1*10-3m2/s
开关元件
微动开关
微动开关
防爆等级
——
Exde
II CT5 合格证编号GYB0517X
外壳防护等级
IP65（符合DIN40050, 与GB4208中IP65 相当）
IP54（符合DIN40050, 与GB4208中IP54 相当）
环境温度
-5℃～40℃
-5℃～40℃
介质温度
0～120℃
0～95℃
安装位置
压力接口垂直向下
抗振性能
D530/7DD:40m/s2 D530/7DDK:20m/s2
Max:20m/s2
重复性误差
≤1%
≤1%
触点容量
AC220V6A(阻性)
DC250V0.25A( 阻性)
60Wmax
AC250V5A(阻性)
1250VAmax
规格
D530/7DD切换差不可调
差压设定值调节范围Mpa
切换差不大于
工作压力范围
*）
MPa
最大允许压力
**）
MPa
开关切换次数次/分
压力传感器材料
接口外螺纹
重量kg
外形尺寸图号
订货目录编号
设定值范围下限MPa
设定值范围上限MPa
外壳
波纹管
0.2…0.1
0.025
0.04
0.05到1.6
2
10
不锈钢1Cr18Ni9Ti
不锈钢00Cr17Ni14M02(316L)
G1/2″
1.1
01
0819111
0.02…0.16
0.025
0.04
2
10
G1/2″
1.1
01
0819211
0.025…0.25
0.03
0.05
2
10
G1/2″
1.1
01
0819311
0.03…0.4
0.03
0.06
2
10
G1/2″
1.1
01
0819411
0.05…0.06
0.06
0.1
0.1到2.5
3
10
G1/2″
1.05
02
0819511
0.05…1
0.07
0.12
3
10
G1/2″
1.05
02
0819611
0.05…1.6
0.08
0.14
3
10
G1/2″
1.05
02
0819711
0.1…3
0.08
0.2
0.4到6.3
7
10
G1/2″
1.05
02
0819715
D530/7DDK切换差不可调（小切换差，无防爆型）
差压设定值调节范围Mpa
切换差不大于
工作压力范围
*）
MPa
最大允许压力
**）
MPa
开关切换次数次/分
压力传感器材料
接口外螺纹
重量kg
外形尺寸图号
订货目录编号
设定值范围下限MPa
设定值范围上限MPa
外壳
波纹管
0.2…0.1
0.01
0.02
0.05到1.6
2
10
不锈钢1Cr18Ni9Ti
不锈钢00Cr17Ni14M02(316L)
G1/2″
1.1
01
0819113
0.02…0.16
0.01
0.02
2
10
G1/2″
1.1
01
0819213
0.025…0.25
0.012
0.025
2
10
G1/2″
1.1
01
0819313
0.03…0.4
0.012
0.03
2
10
G1/2″
1.1
01
0819413
0.05…0.06
0.025
0.05
0.1到2.5
3
10
G1/2″
1.05
01
0819513
0.05…1
0.03
0.06
3
10
G1/2″
1.05
02
0819613
0.05…1.6
0.04
0.06
3
10
G1/2″
1.05
02
0819713
0.1…3
0.05
0.15
0.4到6.3
7
10
G1/2″
1.05
02
0819813
注：*）为高压口的介质压力范围。
**）在实际工作中，二个压力口介质的短暂峰值压力也不能超过此值。
设定值的调整（详见差压控制器设定值的调整）
控制器的选用和安装说明（详见控制器的安装和选用）
附件：
可选用附件目录编号：0574770，0574769， 0574768，0574772
外形及安装尺寸：单位（mm）
