普通DDSH1599

多用户说明书

用途及使用范围

DDSH1599型多用户智能电能表是采用微电子技术和表面焊接工艺生产的智能产品。采用单片机处理系统实现数据检测，分户计量与显示，体积小、抗电磁干扰、功耗低、使用寿命长、智能抄表等优点。主要用于新建楼房、旧楼改造、学生公寓等用电计量。

功能特点

普通型多用户智能电能表准确计量正负两个方向的有功电能，防止窃电。

通过数码管清晰显示每户用电信息，每隔四秒钟显示一户。

具有红外抄表功能，在现场两秒钟就可将一个单元用电信息抄出节省时间，准确无误。

宽量程10（50）A，适应负载变化大的用户。

更具用户需求可以单相，三相入户，使用方便。

整机功耗低（＜6VA）节能效果明显。

技术参数

计量户数：单相39户、三相13户

工作电压：AC150~250V

标定电流：10（50）A

启动电流：0.5%IB

工作温度：-20℃~60℃

精度等级：2.0级、1级

型号说明

DDSH                1599             XD              或   XT

多用户电能表           注册编号        单相户数三相户数

3.4.1技术特点：

预付费：可实现预付费功能及用售电的管理。

无费关断：在预付费电量少于设定值时，自动报警。O度时自动切断用户供电。

过载保护：当用户在超过设定xx负荷时，该用户自动断电保护。

远程控制断送电：系统自动控制欠费用户的电源，提高电费回收率。

断电自动恢复：由于过载保护断电后，在规定的断电次数内(0—6次)，用户使用xx功率恢复至允许的范围内，系统可自动恢复供电。

定时断送电：可设置12个定时时间段。

支持双回路控制：采用双回路供电。一路xx照明使用，另一路供给大功率的用电设备(如空调．饮水机等)。其中供照明的一路可限流，恶性负载识别。  (单户三回路控制同理)

安全用电管理：具有负载识别功能。可通过监测用户的瞬问接入设备的综合参数，限制恶性负载设备的接入，有效实现安全用电管理。

负载智能识别：通过读入允许使用特定阻性电器(饮水机)综合参数，实现该设备的特许使用。

3.4.2管理方式

在线通讯方式：

  RS485专线方式：可采用RS485专线方式实现用户各种能耗数据的远程管理。

  xx域网方式：利用客户内网方式，实现基于TCP／IP协议的远程数据传输和各类能耗数据的远程管理。

  其他通讯方式：电话例络、光纤等传输例络，山计算机管理。

DDSH1599型

多用户预付费电能表

山东昊岳电子有限公司

一、用途及使用范围

本产品是公司自主研发的一款新型预付费电能表，可同时供39户单相或13户三相用户使用。采用进口飞利浦M1射频卡作为数据传输的纽带， M1射频卡无触点，寿命长，加密性能好，工作稳定可靠，该表也可通过RS485联网，500台电表可共用一个器，用户购电后不必到电表，并可随时电脑自动抄收各户的用电信息。内部磁保持继电器过流能力强，在用户增加大功率用电器的情况下不用更换电表，本产品大大方便了物业管理，有效防止偷漏电行为，并解决了收费难的问题。

二、主要特点

1、专用防潜动，看门狗电路，使工作更可靠。

2、逐户循环显示剩余电量，提示用户及时购电

3、采用专用接线端子，双螺栓压线，使用安全可靠。

4、每个用户可单独清零，方便有变动用户。

5、采用大功率高品质磁保持继电器，过流能力强，控制灵敏、可靠。

6、采用高频M1射频卡购电，数据传输稳定性高，无触点接触，防攻击性强。卡内数据可保存10年，改写次数10万次以上，读卡不限次数。

7、预付费功能，分户计量、分户控制、精度高、性能稳定、使用寿命长。

8、可计量控制单相39户或三相13户的用电，同一块电表可同时提供三相用电输出或单相用电输出。

9、具有断电报警功能：可根据每户用电量大小设定不同的断电报警值，当剩余电量到达断电报警值时，该户断电，当循环显示到断电户时数码管闪烁显示，提醒用户及时购电，用户后可恢复供电；直到剩余电量为零时，电表再次断电

10、具有限电拉闸报警功能:可为每户设定不同的限电功率，当用户超过此设定功率后，电表自动断电，该户用电负荷降低后，电表自动恢复供电。

三、技术指标

额定电压：3×220/380V

标定电流：10（50）A

脉冲常数：3200imp/kW.h

功耗：<6VA

精度等级：2.0级

出线端子导线截面积：≤10 平方

使用温度：-25℃～+55℃

四、型号说明

DDSH              1599                YD          或 YT

多用户电能表        注册编号       单相户数    三相户数

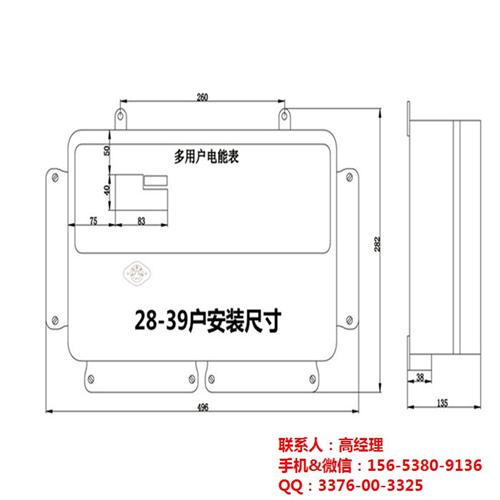

五、外形尺寸

六、显示方式

多用户电能表在正常使用情况下，数码管循环显示电表编号、售电软件单位号、用户号和总剩余电量，当达到断电报警或剩余电量为零时，继电器断开，下排数码管每户闪烁显示-00000，提示用户及时购电充值。充值时电表首先显示该用户的本次购电量，接着显示该用户的累计剩余电量。如果达到断电报警值时，表内的剩余电量可以继续使用，需要用户再次就可以继续使用表内的剩余电量。

七、接线图、

八、剩余电量抄表方法

1、直读抄表

   本电能表显示窗口有两排LED数码管，上排显示用户号：如 0001表示户；0002表示第二户…上排的用户号0001对应下排户的用电量，依此类推，显示60000Kw.h每四秒钟切换一户。

2、计算机联网远程自动抄表。

九、检验与校表

DDSH77上表壳上有一个五芯插空，如图

1、检定端3、信号地4、脉冲正5、脉冲负

检验方法：

通过校表设备将电流线从被检定用户的进线端输入，从该户输出端输出，电压线加在此相进线和零线N之间。

通过专用五芯插头，把五芯插座上4脚（脉冲正）5脚（脉冲负）加在校表台的脉冲输入上，被检多户表脉冲常数K＝3200imp/KW.h

将五芯插座上2脚（检定端）和3脚（信号地）短接，固定显示被检测的户数 ，可检测当前显示的用户误差，以此类推。

功率显示校验法：

本多用户电能表具有功率显示功能，将检定插头插入五芯插座，电表上排数码管不再显示用户号，而显示对应户的用电功率。检定完毕后，一定拔下五芯插头。

十、运输和贮存方法

1、电能表的运输和组装不应受到剧烈冲击，根据2BY00382/84《仪器仪表馐技术条件》规定运输和存贮。

2、暂不使用时，
