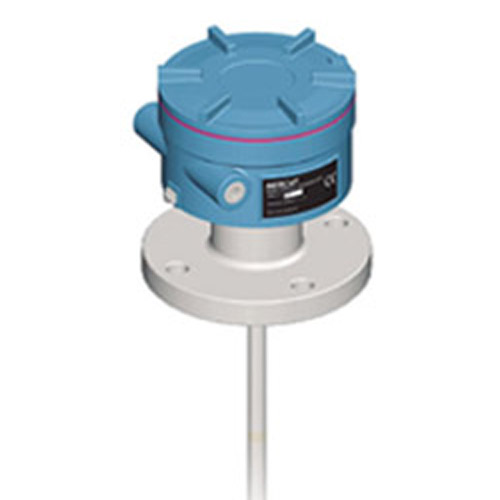

UYZ-50系列电容物位计

   仪表与物位接触部分具有较号的耐蚀性，可适用在各种腐蚀性介质中使用。

   系列包括标准型，高温型，低温型三种形式，分成非防爆和防爆（安全火花型）两大类，并具备多种形式的传感器，故适用范围广，尤其适用于各种易燃易爆介质的物资连续测量。仪表还设有高低料位报警功能，供简易自控等用途。

   传感器和显示仪表间的连线原则上越短越好。且要求采购三芯屏蔽信号线以避免干扰。

   对于导电液体液位的测量，要求液体不粘附在电极棒上，以免出现虚假信

号，且要求导电液位接地良好，对于粉料测量以轻而干燥的粉料为限。

   仪表的输出电流0～10MA可以接电流表或DDZ-II型显示控制仪

表，回路中然后一点不得接地，否则必须配用隔离器以便与计算机输

入端相匹配。

上海自动化仪表有限公司UYZ-512B电容物位计 主要技术指标

精确度：非防爆型±1％FS

        防爆型±1.5%FS

测量范围：0.5，1.0，1.5，2.0，2.5，3.0m（UYZ－561B型的

测量范围可为3.0，4.0，6.0，10m四档）。

负载电阻：1.5kΩ

输出信号：0～10mADC

供电电源：220VAC（+10%/-15%）50Hz

介质压力：2.5Mpa

工作环境：传感器温度－40～＋85℃，相对湿度10～95%

显示仪表温度0～45℃，相对湿度10～90%

高低位报警定点误差：±2.5％

高低位报警设定点范围：0～100%全量程内任意给定

高低位报警触点容量：220VAC 3A

防爆型选用防爆栅型号：DFA－3100型检测端齐纳安全栅

防爆型仪表防爆等级：iaⅡCT6

上海自动化仪表有限公司UYZ-512B电容物位计 型号表示

UYZ－5 □ □ □ □

上海自动化仪表有限公司UYZ-512B电容物位计 结构原理

UYZ-50系列电容物位计由以下六个功能部件

组成：1、传感转换部件，2、温度缓冲器，3、散热

装置，4、安全火花型防爆栅，5、显示仪表，6、测

量电极，其中1和5是仪表基本组成部分，再分别配

以2、3、4、6，则构成了各种型式结构的产品。

   UYZ-50系列电容物位计的工作原理见右图，

当被测物位发生变化时，传感电容量产生相应的变

化，经传感器前置线路转换成直流信号，再传送到

显示仪表放大成为标准电流信号输出，并使电流表直

接指示。

显示仪表表面上光柱显示给出物位指示，同

时可设定高低物位报警位置。

□型号和规格

□      接线端子图

●      传感器
