UC系列（智能型）静压式液位变送器

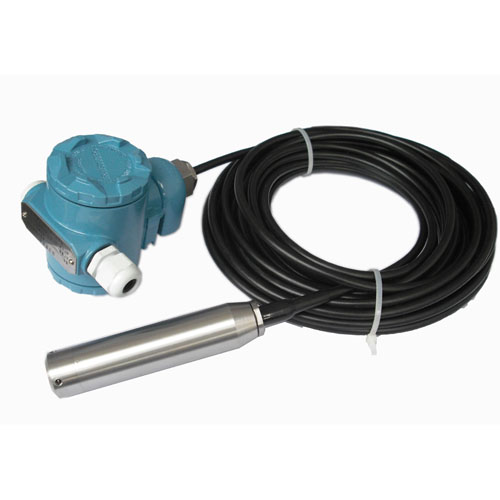

上海自动化仪表有限公司UC-1TX投入式液位变送器 概述

   该仪表广泛应用于城市给排水，水处理厂，水库，河流，海洋，深井，储油罐，装有糊状或泥浆的灌级石油，化工，电力等部门的水位及其他敞开式容器液位的测量，再被测液体较为黏稠或测量环境汽雾露时，更能体现仪表性能和测量的高精度。仪表可投入式使用也可采用螺纹，

罚兰顶装饰等安装方法。

仪表分普通型，耐腐型和智能型三种，智能型带HART通讯协议。

上海自动化仪表有限公司UC-1TX投入式液位变送器 主要技术指标：

精确度：0.3%FS或0.5%FS

测量范围：小于 70米

供电电源：24VDC±5%

输出电流4～20mADC

负载电阻：0~250?

液位过载：3倍

介质温度：－25～＋70℃

智能仪表：带HART通讯协议

被测介质：1） 普通型：·可与316和1Cr18Ni9Ti不锈钢及丁晴橡胶共存的液体

          2） 耐腐型：可与316和1Cr18Ni9Ti不锈钢共存的液体

螺纹安装：螺纹接口M14′1.5

法兰安装：按用户定制

上海自动化仪表有限公司UC-1TX投入式液位变送器 订货号表示

型号表示：

UC-□　□　□ □

□仪表的接线

□选型注意事项

1.投入式安装：

仪表投入到被测介质中，变送器置于测量零位，仪表与介质接触的材质是不锈钢，丁晴橡胶和PVC。选用投入式安装方式需要求测介质对这三种材质无腐蚀作用。

2.螺纹安装：仪表通过螺纹安装在容器上，安装位置为测量零位，接液材质为316不秀刚，能测量对不锈钢无腐蚀作用的介质高度，按用户要求也可以生产侧壁法兰安装。

3法兰安装（顶装）

接液部分为不锈钢材质，能测量对不锈钢无腐蚀作用的介质，对测量范围大于4米的请尽量选用螺纹安装。

4.无论何种安装方式，仪表只能测量敞开容器的液位高度。
