AV6362C近红外光谱仪

产品综述

AV6362C近红外光谱仪采用先进的双通光栅分光单元、高分辨率衍射光栅定位、光学楔形延迟消偏振、小信号和宽波段光谱检测等技术研制而成。整机性能指标达到国际同类产品先进水平。适用于600～1700nm波段范围的LED、LD、SLD、DFB-LD、EDFA、光纤、光纤光栅、光学滤波器、光纤放大器、波分复用器等光电子元器件及有关系统的测试。

   AV6362C近红外光谱仪支持不同光谱分辨带宽的设置，宽谱光源与窄谱线光源测试灵活切换。并且分辨带宽可达0.05nm。

通过低噪声放大、杂散光抑制、数字滤波等技术，极大地降低了仪器噪声，提高了信噪比，电平测量灵敏度在1250nm～1600nm波段优于－90dBm。

ndB损耗分析

产品具有强大的分析功能，快速分析光谱参数，仪器自身就能完成复杂的计算。分析功能包括波峰检索、阈值分析、损耗分析、边模分析、包络分析、均方根和光功率分析等，满足您的全部需求。

包络分析

测试数据存储输出

光谱测试数据可用.bmp或.osd格式文件存储和输出。

激光光源测试

仪器可以对多类型激光器进行一键测试与分析，实现所有测试项目批处理。

光学滤波器测试

除了半导体激光光源（DFB-LD、FP-LD、LED）光谱测量应用外，仪器还集成了光纤偏振模色散测量应用、波分复用应用、光纤放大器应用、LD模块应用、波分复用滤波器应用、波分复用光纤放大器应用等光谱应用功能。

典型应用LED、SLD、ASE、FP-LD、DFB-LD光谱波形分析

产品简介

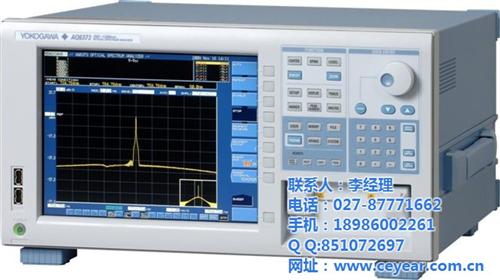

AQ6375B是一款波长可覆盖2μm以上范围的长波长台式光谱分析仪。 它专为一直苦于无长波长测量仪器可用的工程师和研究人员而设计， 在实现了高精度、 高分辨率和高灵敏度测量的同时， 可以提供分析功能， 从而可省去校准步骤和开发外部分析软件的麻烦。

特点

发掘AQ6375B的特长

AQ6375B具备研发和生产波长范围从电信波段到2.4μm的光器件所必须的功能。 没有哪款测量系统可以做到它这样， 既能实现高性能又能达到方便使用的目的。波长范围： 1200~2400nm6种波长分辨率设置： 50pm~2nm超宽可测功率范围： -70dBm~+20dBm波长精度： ±0.05nm动态范围： 55dB快速测量： 100nm跨度只需0.5s水平刻度也可用波长数(cm-1)12种内置分析功能将各类热门应用一网打尽数据记录功能平滑功能净化功能适用于高阶衍射光的内置截止滤波器

    仪器可用于飞机、坦克、舰船等装备红外光谱辐射特性测试，提供其红外隐身性能测试手段与保障条件；可用于红外诱饵弹与幕弹红外光谱辐射特性测试，判断其迷惑敌方红外制导的能力；可用于红外目标模拟器的红外光谱辐射特性校准与计量；可用于红外目标遥感遥测；可用于环境与大气红外辐射特性监测。广泛用于科研、军事、航空航天、环境检测、遥感遥测等领域。功能特点仪器具有时间显示、显示设置、参数设置、光谱测试、分析运算、校准、文件和系统等功能，功能非常丰富，按键也配备了识别度比较高的色彩，不但缓解了操作人员的视觉疲劳，而且还便于用户轻松读取图形和数据；

可对包括视场设置、斩光频率、扫描速度、InSb倍数、MCT倍数、平均次数、调制方式、模式选择等8项参数进行设置，为用户带来多种形式的光谱测试尝试。

AV6364D丰富多彩的光谱测试与分析功能可以满足大多数的测试与分析需求，在市场的同类产品中具有相当强的竞争力，可以带给用户红外研究测试分析提供大程度的帮助。

（1）AV6364D的目标测试：图1所示的以辐射源为背景，进行2μm～14μm波长全范围测试的效果图。

图1  AV6364D 辐射源光谱波长全范围的目标测试曲线

（2）AV6364D光谱平滑：图2是图1经过平滑后的效果图。平滑效果非常明显。

 图2 光谱平滑处理结果示意图

（3）AV6364D函数运算：用户可以对光谱数据进行“加”、“减”，“乘”、“除”和“公式运算”等五种数学运算。图3是曲线运算操作界面示意图，图4为两光谱数据相减处理后的示意图。

图3 曲线运算操作界面示意图

图4  光谱减法处理后结果示意图

（4）AV6364D校准功能：利用此功能，用户可以自己轻松实现辐射计的校准操作，图5为光谱校准界面操作示意图。在校准完成后，当测试距离改变时，用户可以点击变焦校准功能推算出在距离改变后的校准数据。

图5  光谱校准界面操作示意图典型应用 装备红外光谱辐射特性测试

红外辐射源光谱辐射测试

 环境测试
