AV86403光纤切割刀

产品综述

 AV86403一步式光纤切割刀采用精密圆片刀切割光纤，在操作过程中，只要将操作柄向下一压，就可一步完成光纤的压紧和切割。光纤夹具采用磁吸式固定方式，更换夹具方便、快捷，特别适合于FTTH应用。当打开操作柄时，刀座自动回到初始位置，并同时自动收集碎光纤，方便下次切割。本切割刀适合单模、多模、色散和非零色散石英光纤的切割。本切割刀体积合理、重量适中、携带方便。适合在各种场合工作。

功能特点采用精密圆片刀切割光纤。AV86403一步式光纤切割刀采用高精度圆片式切割刀片，刀片共有16个刀位，每个刀位均可切割2500次，整个刀片的寿命达到40000次。一步式操作。AV86403光纤切割刀采用一步式操作设计，且对操作者要求不高，只需简单培训即可进行独立操作。使用中，将光纤装好后，只要将操作柄向下一压，就可一步完成光纤压紧和切割。夹具快换。光纤夹具采用磁吸式固定方式，更换夹具方便、快捷，特别适合于FTTH应用。我所新研制的光纤熔接机的各种光纤夹具，可直接放置在该光纤切割刀上使用。自动回刀。AV86403一步式光纤切割刀具有自动回刀装置，在切割好光纤打开操作柄时，刀具自动回到初始位置，方便下次切割。自动收集碎纤。AV86403一步式光纤切割刀具有碎纤自动收集装置（选配），在回刀过程中，可自动收集切断的碎光纤，避免伤害人身安全和污染环境。

典型应用通信光缆施工、故障抢修、局域网光缆施工等所有光纤的连接中，均需要将被连接光纤的端面切割好，这都必须要使用光纤切割刀。

产品综述

AV6474保偏光纤熔接机主要用于熊猫型、领结型、椭圆型等保偏光纤的熔接和保护，也可用于普通通信光纤的接续。该产品自动调焦功能使得各种光纤的纤芯清晰可见；微米级平行装夹与准直机构实现了光纤纤芯对准功能；GUI图形化界面设计提供了友好的操作界面，触摸屏的应用使得操作更简便；大容量可插拔模块化锂电池为长时间野外工作提供了可靠保障；主轴高精对准算法和放电电弧实时补偿方案，可保证产品在整个工作条件范围都实现了保偏光纤低损耗、高消光比熔接。

功能特点

 -40dB偏振串扰（熊猫型光纤）0.1°旋转马达精度自动调焦功能，实现纤芯对准GUI 图形化界面及触摸屏设计，操作更简便保偏光纤45秒熔接，25秒热缩X/Y轴同时显示，300倍图像放大新型高性能电极，电极寿命高达3000次USB接口5.7英寸高分辨率彩色液晶屏显示大容量可插拔锂离子电池，熔接和加热循环200次体积小、重量轻，含电池仅为5.5kgU盘自动软件升级

典型应用

AV6474保偏光纤熔接机是一款便携式光纤熔接设备，主要用于熊猫型、领结型、椭圆型等保偏光纤的熔接和保护，广泛应用于光纤陀螺、光纤水听器、光纤电流互感器等光纤传感器、激光器的研制与生产过程以及科研院所的研究教学中。

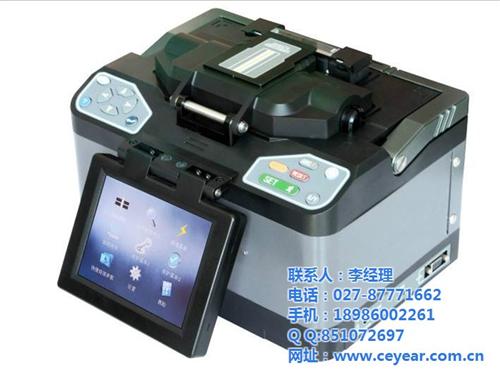

AV6471光纤熔接机是一种全新设计的熔接设备。强大的功能和极低的损耗使其完全满足于干线和FTTx环境的光纤熔接应用。轻盈的机身和精巧的设计使其在狭窄的工作环境也能应对自如；新光纤成像系统和纯数字化设计，图像显示更加细腻、清晰；采用实时嵌入式操作系统，提供友好的操作界面和更丰富的功能；内置超大容量高性能锂电池，为长时间野外工作提供了可靠保障；温湿度和气压实时补偿系统使熔接机随时适应外界变化，即使在恶劣的环境下也能获得光纤的低损耗接续。

工作原理：

AV6471光纤熔接机是结合了光学、电子技术和精密机械的高科技仪器设备。其原理是利用光学成像系统提取光纤图像在屏幕实时显示，并通过CPU对光纤图像进行计算分析给出相关数据和提示信息，然后控制光纤对准系统将两段光纤三维对准，再通过放电电极激发出高温电弧熔融光纤以获得低损耗、低反射、高机械强度以及长期稳定可靠的光纤熔接接头，***后给出损耗评估。

高清光学图像采集系统高清双分离光纤对准仪高性能CMOS传感器传感器像素640*480

 高性能CMOS传感器

透镜成像光纤对准系统快速光纤端面评估光纤对准熔接损耗评估

 透镜成像对准实时放电校正系统高性能放电电极交直流混合放电技术电流反馈及环境补偿

 电极的扫描电镜图

典型应用：

作为国内台光纤熔接机的设计单位，有着超过20年的熔接机的研发、使用经验，我们深知高质量、光纤接续的各种要求。AV6471光纤熔接机是一款设计紧凑、操作简单、易于携带的光纤熔接设备。机身设计符合人体工程学的操作原理，即使在光纤很短的情况下也可以很轻松地进行熔接。

AV6471光纤熔接机可用于包括干线在内的所有光缆线路工程施工、线路维护、应急抢修、光纤器件的生产测试以及科研院所的研究教学中。
