本公司生产的节流装置用于流体（液体、气体和蒸汽）的流量测量和控制，与差压变送器配套构成差压式流量计。该流量计在石油、化工、冶金、电力、轻纺、食品、水处理、造纸、军工和科研等工业部门得到广泛使用。它具有结构简单、使用可靠、性能稳定、维护方便、测量精度高等特点。
煤焦油流量计简介
来电咨询0517-86888348；18015196333

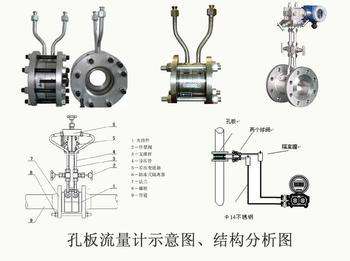

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
煤焦油流量计技术参数
煤焦油流量计选型：
1. 公称直径： 15 mm ≤DN≤1200mm
孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06
煤焦油流量计技术参数
煤焦油流量计特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
煤焦油流量计技术参数
煤焦油流量计适用范围
节流件名称
适用管道
（DN mm）
适用直径比B（d/D）
应用特点
流出系数不确定度Ec%
设计标准
角接取压标准孔板
环室式
50－500
50－500
0.2－0.75
0.2－0.75
适用于清洁介质其中GD结构适合高温高压条件下流量的测量
0.6－0.75%
ISO5167
GB/T2624－93
夹紧环式
50－500
0.2－0.75
易于清除污物，可用于不太清洁流体流量的测量
斜钻孔式
450－1000（3000）
0.2－0.75
法兰取压标准孔板
50－1000
0.2－0.75
易于清除污物，适用于各种介质
0.6－0.75%
ISO5167
GB/T2624－93
径距取压标准孔板
50－1000
0.2－0.75
角接取压标准喷嘴
（ISA1932喷嘴）
50－500
0.3－0.8
压损小，寿命长，尤其适用于蒸汽流量测量
0.8－1.2%
ISO5167
GB/T2624－93
长径喷嘴
50－630
0.2－0.8
压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量
2.0%
ISO5167
GB/T2624－93
经典文丘利管
机械加工式
100－800
0.2－0.8
压力损失小，所需直管段小于孔板、喷嘴
1.0%
ISO5167
GB/T2624－93
粗焊铁板式
200－1200（2000）
0.4－0.7
1.5%
文丘利喷嘴
65－500
0.316－0.77
同上
1.2－1.75%
ISO5167
GB/T2624－93
1/4圆孔板
25－150
0.245－0.6
适用于低雷诺数
2.0－2.5%
DIN BS
锥形入口孔板
25－250
0.1－0.316
同上
2.0%
BS
圆缺孔板
50－1500
0.32－0.8
适用于赃污，有气泡析出或含有固体微粒的流体测量。
1.5%
DIN
偏心孔板
100－1000
0.46－0.84
1－2%
ASME
小孔板
12.5－40
0.2－0.75
适用于小管道流量测量
0.75%
ASME
透镜式孔板
12.5－150
0.2－0.75
适用于高压常温小管道流量测量
0.6－0.75%
ISO5167ASME
端头孔板
大于等于15
0.2－0.62
1.5－2.0%
双重孔板
25－400
0.2－0.8
适用于大流量测量
限流孔板
煤焦油流量计注意事项
◆安 装
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
▲可水平、垂直或倾斜安装，应保证管内充满液体。
▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲引压管路安装应符合标准规定的规范。
◆订货须知
订货时请详细提供以下数据：
（1）被测介质
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度
（5）管道材质、内安装径、外径
（6）允许压力损失
（7）取压方式
09
09
2017
煤焦油流量计价格 空气流量计 蒸汽流量计
来源:[金湖力盛机电科技有限公司]
联系人：祝先生
手机：18015196333
电话：0517-86888348
传真：0517-86984678
QQ：125308049
Email：125308049@qq.com
地址：江苏省淮安市金湖县同泰大道99号
品牌：力盛
价格：1.00
元/台
供应地：江苏省淮安市
产品型号：LS-LG
