燃油计量表原理:
来电咨询0517-86888348；18015196333
流体从机壳的进口流入，通过支架将一对轴承固定在管中心轴线上，涡轮安装在轴承上。在涡轮上下游的支架上装有辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度。在涡轮上方机壳外部装有传感线圈，接收磁通变化信号。
燃油计量表选型
燃油计量表产品显示方式：
1·远传显示：脉冲输出、电流输出(配显示仪表)
2·现场显示：8位LCD显示累积流量，单位(m3)
3·位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
4·温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
燃油计量表选型
燃油计量表使用：
◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体的冲击。
◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
◆传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）
◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。
◆ 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
燃油计量表选型
燃油计量表流量范围及压力：
1.技术性能：表1
4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级
±1%R、±0.5%R
量程比
1:10；1:15；1:20
仪表材质
304不锈钢、316（L）不锈钢等
被测介质温度（℃）
-20～＋120℃
环境条件
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号
脉冲频率信号，低电平≤0.8V 高电平≥8V
供电电源
+12VDC 、+24VDC（可选）
信号传输线
STVPV3×0.3（三线制）
传输距离
≤1000m
信号线接口
豪斯曼接头
防爆等级
非防爆产品
防护等级
IP65
2.测量范围及工作压力：表2
正常流量范围（m3/h）
扩展流量范围（m3/h）
常规耐受压力（MPa）
特制耐压等级（MPa）（法兰连接方式）
DN 4
0.04～0.25
0.04～0.4
6.3
12、16、25
DN 6
0.1～0.6
0.06～0.6
6.3
12、16、25
DN 10
0.2～1.2
0.15～1.5
6.3
12、16、25
DN 15
0.6～6
0.4～8
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 20
0.8～8
0.45～9
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 25
1～10
0.5～10
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 32
1.5～15
0.8～15
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 40
2～20
1～20
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 50
4～40
2～40
2.5
4.0、6.3、12、16、25
DN 65
7～70
4～70
2.5
4.0、6.3、12、16、25
DN 80
10～100
5～100
2.5
4.0、6.3、12、16、25
DN 100
20～200
10～200
2.5
4.0、6.3、12、16、25
DN 125
25～250
13～250
1.6
2.5、4.0、6.3、12、16
DN 150
30～300
15～300
1.6
2.5、4.0、6.3、12、16
DN 2, 00
80～800
40～800
1.6
2.5、4.0、6.3、12、16
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
例如，选用一台法兰连接式防爆型药液流量计测量水，需要现场显示并远传4-20mA信号，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程。
◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）
仪表口径及连接方式
仪表口径（mm）
09
07
2017

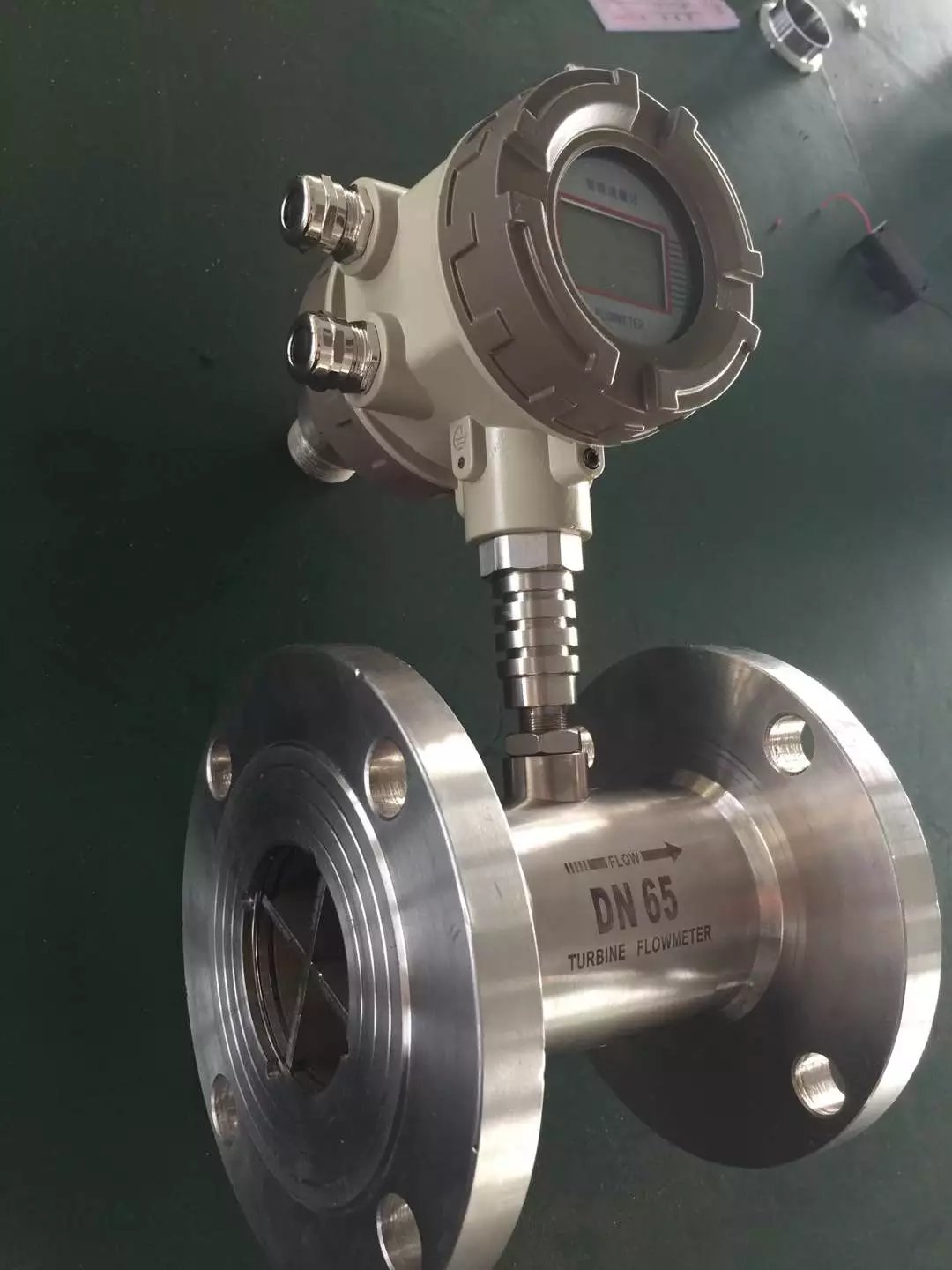

燃油计量表 齿轮油流量计 导热油流量计
来源:[金湖力盛机电科技有限公司]
联系人：祝先生
手机：18015196333
电话：0517-86888348
传真：0517-86984678
QQ：125308049
Email：125308049@qq.com
地址：江苏省淮安市金湖县同泰大道99号
品牌：力盛
价格：1.00
元/台
供应地：江苏省淮安市
产品型号：LS-LWGY
