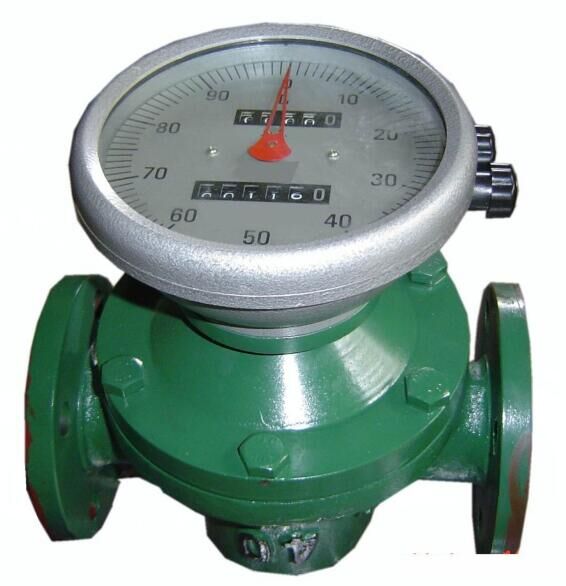

LS-LC系列齿轮油计量表是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。
齿轮油计量表 齿轮油计量表价格
齿轮油计量表原理及结构：
来电咨询0517-86888348；18015196333

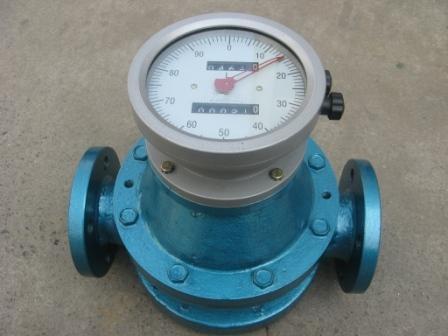

齿轮油计量表由流量变送器和计数机构组成，变送器与计数机构之间加装散热器，则构成高温型流量计。1、计数器；2发信器；3、精度调节器（DN50以上使用）；4、密封联轴器；5、前盖；6、盖板；7、椭圆齿轮；8、壳体；9、后盖。
齿轮油计量表 齿轮油计量表价格
齿轮油计量表技术参数：
1、精度等级：0.5级，0.2级
2、适用介质温度：-20-80 ℃，在加散热器情况下可达200℃
3、公称压力：1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa
4、被测液体粘度：0.6—，高粘度
5、材质：分为铸铁型、铸钢型和不锈钢型
◆ LS-LC-A型 铸铁型齿轮油计量表，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
◆ LS-LC-E型 铸钢型齿轮油计量表，用于高压、低腐蚀性介质的计量
◆ LS-LC-B型 不锈钢型齿轮油计量表，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量
项目
型号
LS-LC-A铸铁
LS-LC-E铸钢
LS-LC-B不锈钢
公称压力
Mpa
1.0 1.6
2.5 4.0 6.4
1.0 1.6
被测液体粘度
2 — 200 mPa.s
被测液体温度
-20℃～+100℃
流 量 范 围 m3h
型号
精度等级
LS-LC-A铸铁
LS-LC-E铸钢
LS-LC-B不锈钢
公称口径（DNmm
0.5
0.2
0.5
0.2
0.5
0.2
10
0.04～0.4
0.1～0.4
0.04～0.4
0.1～0.4
0.1～0.5
0.1～0.5
15
0.25～1.5
0.3～1.5
0.25～1.5
0.3～1.5
0.3～1.5
0.3～1.5
20
0.5～3
0.6～3
0.5～3
0.6～3
0.6～3
0.6～3
25
1～6
1.2～6
1～6
1.2～6
1.2～6
1.2～6
40
2.5～15
3～15
2.5～15
3～15
3～15
3～15
50
4～24
4.8～24
4～24
4.8～24
4.8～24
4.8～24
65
5～40
8～40
5～40
8～40
8～40
8～40
80
10～60
12～60
10～60
12～60
12～60
12～60
100
16～100
20～100
16～100
20～100
20～100
20～100
150
32～190
38～190
32～190
38～190
38～190
38～190
200
34～340
68～340
34～340
68～340
68～340
68～340
齿轮油计量表 齿轮油计量表价格
齿轮油计量表安装尺寸及注意事项：
1 、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止 杂物进入流量计。被测液体含有气体时，应安装空气分离器。
2 、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与 地平面垂直。调节流量和启动，关闭的阀门应分别安装在流量计的进 出口端。
3 、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4 、连续流程的管道，安装流量计的水平管道应装有旁路阀，以 便定时清洗、检修。在垂直管道上流量计，应装在旁路管道中以防止 杂物落入仪表内。
5 、流量计在正确安装的条件下，为便于读数，可根据需要将计 数器旋转 180°或 90°。
09
06
2017
齿轮油计量表 导热油流量计 液压油流量计 润滑油流量计
来源:[金湖力盛机电科技有限公司]
联系人：祝先生
手机：18015196333
电话：0517-86888348
传真：0517-86984678
QQ：125308049
Email：125308049@qq.com
地址：江苏省淮安市金湖县同泰大道99号
品牌：力盛
价格：1.00
元/台
供应地：江苏省淮安市
产品型号：LS-LC
