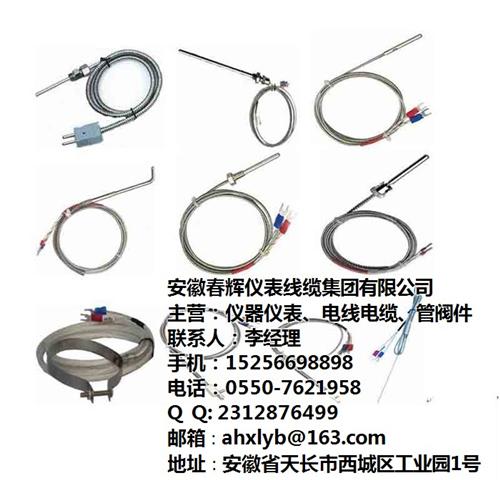

从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度。测温条件热电偶高清图片是一种感温元件，是一种一次仪表，热电偶直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电产生，产生热电动势，温度差越大，电流就会越大。

热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度差不能超过100℃。主要优点1、测量精度高。因直接与被测对象接触，不受中间介质的影响。

温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），热电偶（图12）而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电势输出不稳定热电偶接线柱与热电极接触不良将接线柱螺丝拧紧热电偶测量线路绝缘破损，引起断续短路或接地找出故障点，修复绝缘热电偶安装不牢或外部震动紧固热电偶，消除震动或采取减震措施热电极将断未断修复或更换热电偶外界干扰（交流漏电，电磁场感应等）查出干扰源，采用屏蔽措施热电偶热电势误差大热电极变质更换热电极热电偶安装位置不当改变安装位置保护管表面积灰清除积灰
