酒精流量计选型

来电咨询0517-86888348；18015196333

LS-LWGY-B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。

LS-LWGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

LS-LESON-□□□□ □□□□□□□□

┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈
   │　    │ │ │ │ │ │ │ └ 传感器材质：S-不锈钢 H-哈C合金 T-钛 E-其他材质
   │　    │ │ │ │ │ │ └─ 壳体材质：C-碳钢 S-不锈钢 F-衬氟 T-特殊材料
   │　    │ │ │ │ │ └── 防爆标识：A-本安型 D-隔爆型
   │　    │ │ │ │ └─── 输出形式：I-4~20mA P-脉冲 H-HART输出 R-485输出
   │　    │ │ │ │                   K-开关量
   │　    │ │ │ └──── 介质温度：C-常温型(-30~80℃)  Z-中温型(80~300℃)
   │　    │ │ │                       G-高温型(300~450℃) D-低温型(-200~60℃)
   │       │ │ └───── 压力等级：C-1.6MPa E-2.5MPa F-4.0MPa H-6.3MPa K-15MPa
   │　    │ └────── 介质类型：G-气体 L-液体 S-蒸汽
   │　    └─────── 连接方式：F-法兰管道式 C-插入式 D-对夹式
   │                                 U-在线拆装式 L-管锥螺纹式  E-其他
   └───────── 公称通径(mm)

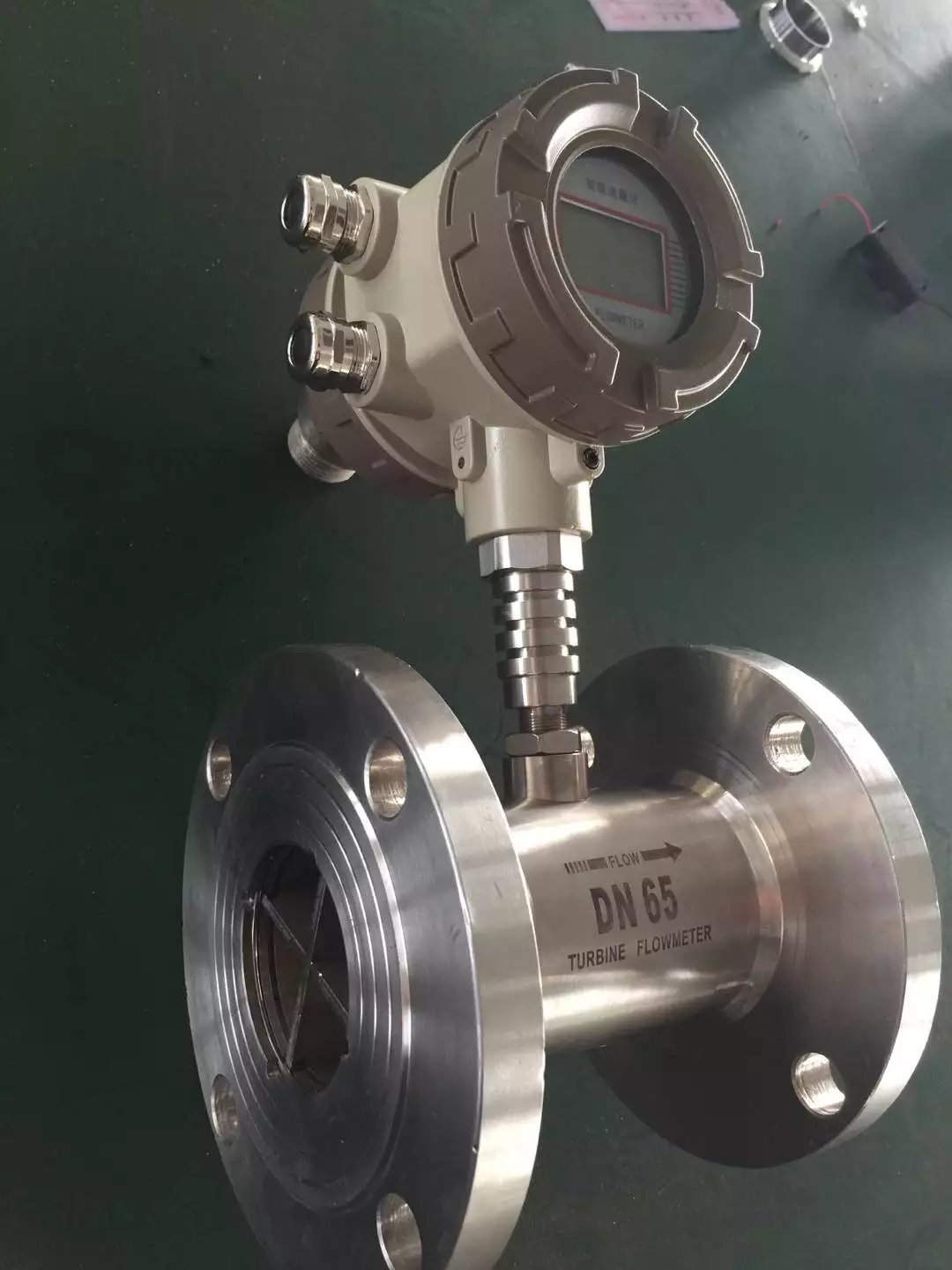

LS-LWGY涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

酒精流量计生产厂家

酒精流量计原理

流体从机壳的进口流入，通过支架将一对轴承固定在管中心轴线上，涡轮安装在轴承上。在涡轮上下游的支架上装有辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度。在涡轮上方机壳外部装有传感线圈，接收磁通变化信号。

仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

酒精流量计生产厂家

酒精流量计技术参数:

公称口径：　管道式：DN4～DN200
  　插入式：DN100～DN2000
精度等级：　管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度：　-20℃～50℃
介质温度：　测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力：　86KPa～106KPa
公称压力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级：　ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
                    液体：上游直管段应≥20DN，下游直管段应≥5DN
                    插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）

酒精流量计生产厂家

酒精流量计安装要求：

1、酒精流量计安装采用法兰连接、螺纹连接及夹装式；

2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；

5、传感器露天安装时，请做好放大器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
