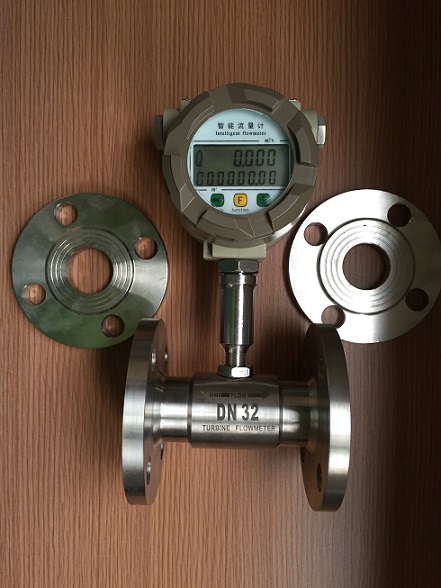

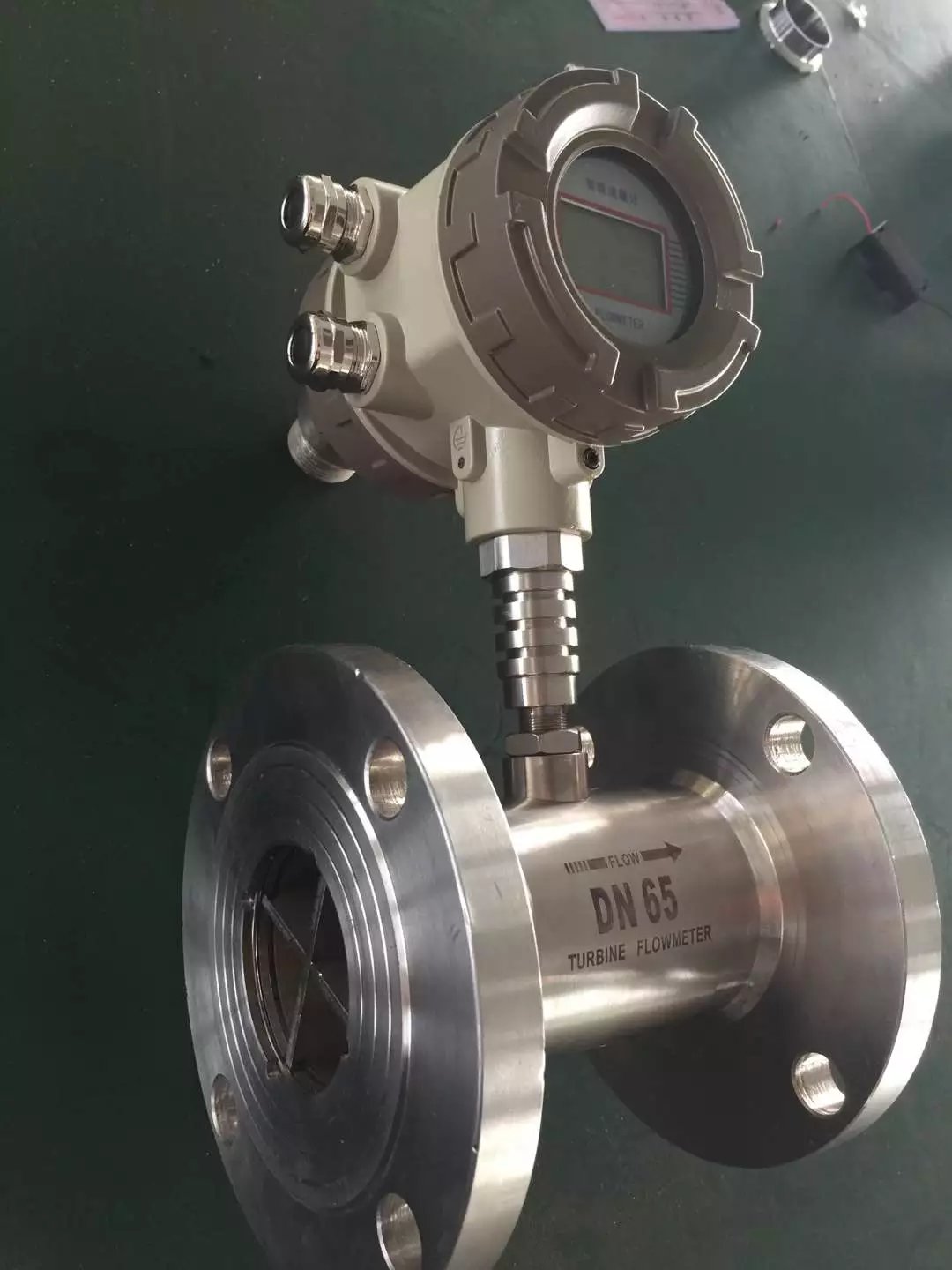

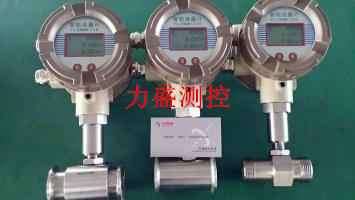

切削液流量计简介

来电咨询0517-86888348；18015196333

涡轮流量传感器是一种精密流量测量仪表，适用于测量低粘度的介质，如水、柴油、汽油等。与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

切削液流量计选型

1·远传显示：脉冲输出、电流输出(配显示仪表)

2·现场显示：8位LCD显示累积流量，单位(m3)

3·位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速

4·温度压力补偿型：

A、显示标准瞬时流量及标准累计流量

  B、显示当前压力、温度、电池电压

切削液流量计选型

切削液流量计技术参数：

附表

公称口径：管道式：DN4～DN200
插入式：DN100～DN2000
精度等级：管道式：?0.5级，?1.0级
                    插入式：?1.5级、?2.5级
环境温度：-20℃～50℃
介质温度：测量液体：-20℃～120℃
                    测量气体：-20℃～80℃
大气压力：86KPa～106KPa
公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级：ExdIIBT4
连接方式：螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
            液体：上游直管段应≥20DN，下游直管段应≥5DN
            插入式：上游直管段应≥20DS，下游直管段应≥7DS(DS为管道实测内径)
显示方式：(1)远传显示： 脉冲输出、电流输出(配显示仪表)
          (2)现场显示：8位LCD显示累积流量，单位(m3) 　4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
          (3)温度压力补偿型： A、显示标准瞬时流量及标准累计流量 B、显示当前压力、温度、电池电压
输出功能：(1)脉冲输出，p-p值由供电电源确定
          (2)4～20mA两线制电流输出
          (3)单位体积脉冲输出及传感器原始脉冲输出
          (4)带有RS485通迅接口
供电电源：(1)DC5～24V
          (2)标准型3V锂电池安装于仪表内部可连续使用八年以上
          (3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离：传感器至显示仪距离可达500m

切削液流量计选型

切削液流量计产品特点：

1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；

4.所有有效数据掉电后保持10年不丢；

5. 范围度宽，中大口径可达1:20，小口径为1:10；

6.结构紧凑轻巧，安装维护方便，流通能力大；

7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等

9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；

切削液流量计使用：

◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体的冲击。

◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

◆传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）

◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

◆ 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
