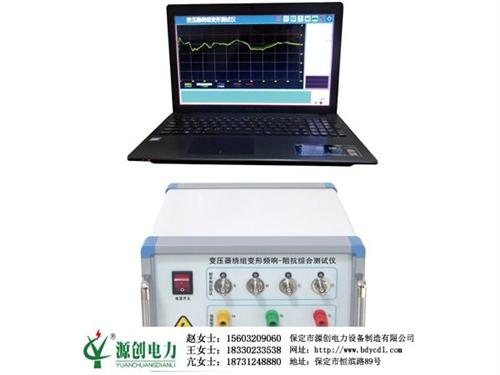

YC-8002变压器绕组变形综合测试仪（频响法+阻抗法）

主要技术参数

1、测量速度：单相绕组1-3分钟

2、输出电压：Vpp-25V，测试中自动调整

3、输出阻抗：50Ω

4、输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）

5、扫频范围：50Hz－2MHz 或 50Hz－10MHz（选配）

6、频率精度： 0.001%

7、采集通道量化精度：14位

8、扫频方式：线性或对数，扫频间隔和点数可任意设置

9、曲线显示：幅频曲线、即时曲线、（相频曲线，选配）

10、测量动态范围宽：－120dB～20dB

11、供电电压：AC220V±10%

12、阻抗法测试电流：10A

13、阻抗法频率：50Hz/60Hz

14、二合一主机重量： 4.5 kg

 准备工作

注：使用说明书中涉及计算机及WINOOWs操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。

注：使用说明书中关于WINOOWs操作系统的基本操作以WINOOWs7操作系统为基础，其他WINOOWs系统的操作与WINOOWs 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。

重 要 提 示

    本说明书是变压器绕组变形测试仪的说明书，请认真阅读！

  使用之前，操作人员必须认真阅读本说明书。

  本设备仅能用于变压器绕组变形频响法的测试。

  与本设备无关的其他设备不得与本设备共用电源供电端子。

  为防止发生触点危险，系统电源需提供可靠接地。

  本设备使用过程中，操作人员不得离开试验场地。

  变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。

  本设备的“接地”没有连接正确前，请不要开始测试。

  试验前应将被试变压器线端充分放电。

  使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。

  绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。

  测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。

  应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。

  本设备使用过程中，不得打开与测量无关的其他软件。

  本设备采用通用操作系统，有系统中毒和崩溃的可能。

  一旦发生系统异常，一般可以通过重新启动软件排除。

  本设备不具有防水功能，请勿在雨天露天使用。

  本设备不用时放入包装箱，包装箱平时至于平放状态。

  本设备报废后的处置需符合国家相关法律法规的要求或交本公司处置。

  用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。

                  YC-8002变压器绕组变形综合测试仪（频响法+阻抗法）

系统简介

变压器绕组变形综合测试仪具有频率响应法和低电压短路阻抗法两种测试方法，用两种不同的方法对电力变压器绕组进行测量，全面反映变压器的绕组特性，更加准确地分析、诊断绕组变形情况。频响法和阻抗法两种设备完美合成，节省测试时间，提高工作效率
