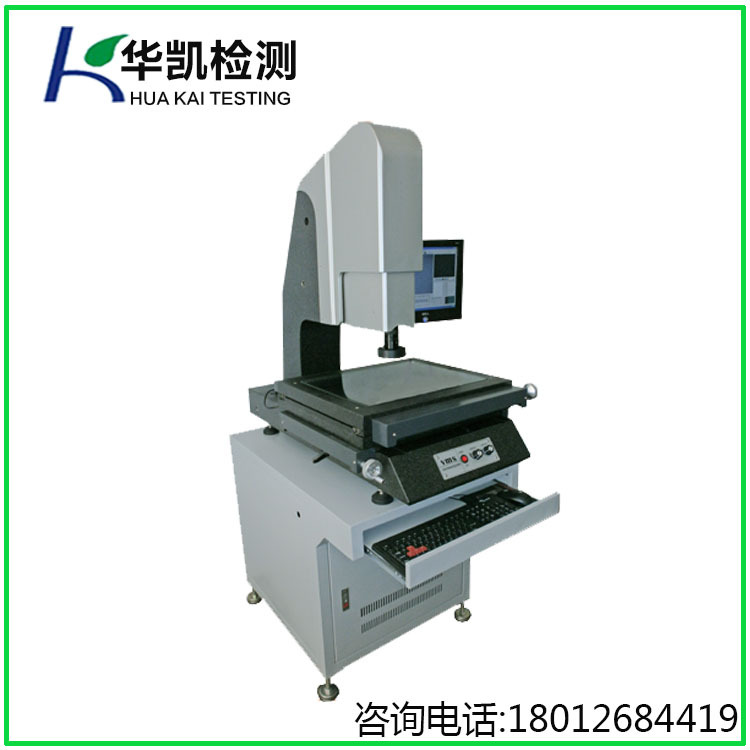

HK-4030手动型二次元影像测量仪特点

◆产品结构之稳定性和刚性，底座、立柱、X、Y轴均采用“济南青” 纯天然花岗石(化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈);

◆三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动;

◆高品质光学系统及高分辨率CCD，能确保清晰的测量画面;

◆可调LED环形表面光源，实现大角度照明，避免工件受热变形;

◆由精密光学尺与数据处理器组成数字元测量及数据处理系统;

◆可选配Reishaw或TESA接触式探针实现三维尺寸测量。

HK-4030手动型二次元影像测量仪参数

产品型号VMS-4030手动型

X/Y/Z轴行程(mm)400×300×150

大理石平台尺寸(mm)556×466

玻璃台尺寸(mm)460×360

外形尺寸(W×L×Hmm)950×680×1100

产品结构材料底座,立柱,移动工作台均采用高精度花岗石

照明系统表面光源与透射光源均用LED，亮度可调

CCD摄像机标准型vms系列采用1/3″彩色CCD;可选配美国TEO高清晰彩色CCD

放大倍率Step Zoom光学放大率：0.7--4.5X，影像放大率：30--225X

X,Y轴测量精度(3+L/200)um

光学尺解析度0.001mm

重复性0.002mm

操作方式手动

电源220V(AC) / 50HZ

推荐环境温湿度温度：19°--24°，湿度：45%--75%

保修期一年

选购件组装电脑、品牌电脑、仪器桌

     HK-4030手动型二次元影像测量仪软件

◆影像测量仪器备有RS232接口,与计算机连接后,采用专业影像测量软件，可通过计算机对测绘图形进行处理及输出;

◆软件测量功能强大，操作简便(具备点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足2D平面几何测量

需求;此外测量数据可输入EXCEL、WORD或者将测量图形输出至CAD中作对比和设计;具有多种数据处理、显示、

输入输出功能, 特别是工件无需摆正功能非常实用).
