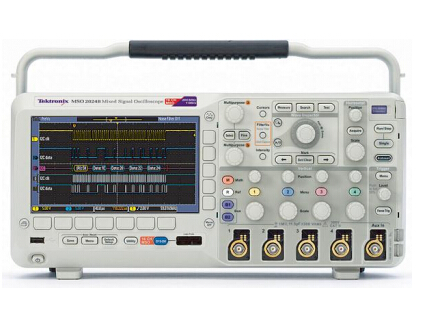

泰克，MSO/DPO2000B 混合信号示波器  MSO/DPO2004B   MSO/DPO2012B  MSO/DPO2014B  MSO2022B/2022B  MSO/DPO2024B

      泰克的 MSO/DPO2000B 混合信号示波器系列支持高达 200 MHz 的带宽、1 GS/s 的取样速率，以入门级价格提供了先进的调试功能。其拥有多达 20 条通道用于分析模拟和数字信号，查找和诊断复杂设计中的问题十分迅速。               MSO/DPO2000B 在所有通道上标配 1M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

主要性能指标

• 200、100、70 MHz 带宽型号

• 2 个和 4 个模拟通道型号

• 16 个数字通道（MSO 系列）

• 全部通道均实现 1 GS/s 采样率

• 所有通道上的记录长度均为 1 兆点

• 最大波形捕获速率 5,000 wfm/s

• 高级触发套件

主要特点

• Wave Inspector® 控件为波形数据提供方便导航和自动化搜索

• FilterVu? 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件

• 29 个自动测量和 FFT 分析可简化波形分析

• TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置

• 7 英寸（180 毫米）宽屏 TFT-LCD 彩色显示器

• 体积小、重量轻 – 厚度仅 5.3 英寸（134 毫米），重量仅 7 磅 14 盎司（3.6 千克）

• 5 年保修

连接能力

• 前面板上 USB 2.0 主控端口，快速方便地存储数据

• 后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机

• 选配 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪选配串行触发和分析

• I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自动串行触发、解码和搜索选项 功能丰富的混合信号设计诊断工具

       通过功能丰富的工具来简化和加速复杂设计的调试，包括用于快速波形导航的和自动串行和并行总线分析的 Wave Inspector® 控件。
